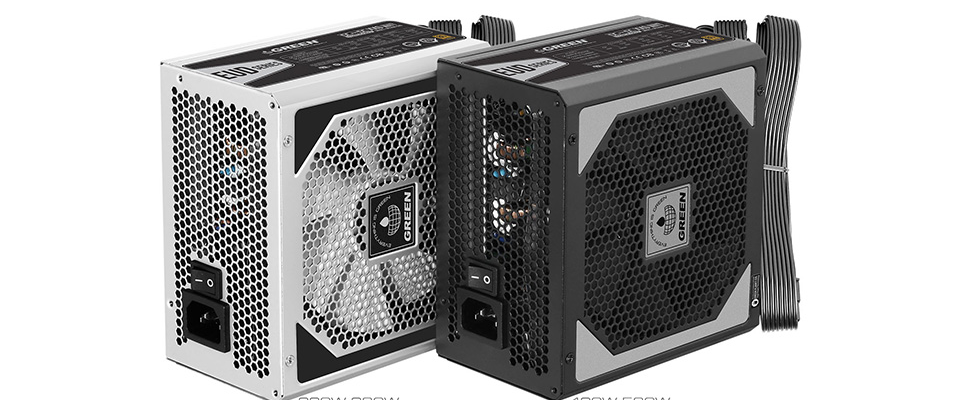

EUD GREEN güç kaynakları ile küresel üretimde bir adım önde
Bildiğiniz gibi Green'in düşük kaliteli güç kaynakları dört gruba ayrılıyor: ES, EU, SP ve HE; adı geçen grupların her biri dünyadaki en güvenilir ATX anahtarlamalı güç kaynağı üreticileri tarafından tasarlanıyor. Hatırlarsanız Green'in güç kaynağı dönüşüm planı yaklaşık 9 ay önce +HP ve OCPT güç kaynaklarının tedariğiyle başlamıştı ve şimdi üçüncü adımda düşük güçlü, uygun fiyatlı ve profesyonel güç kaynaklarına ulaştı. Bu aşamada ve ilk aşamada EU+ ve ES serisi güç kaynakları EUD ve ESD olarak adlandırılan daha yeni modellerle değiştirilecek, yakın gelecekte ve ikinci aşamada ise SPD ve HED modelleri bir önceki neslin yerini alacak.
Bir bakışta EUD Green serisi güç kaynaklarının DC-DC topolojisine sahip en önemli özellikleri ve yetenekleri
• Donanım güvenliğini sağlamak için tüm OVP/UVP/OCP/OPP/SCP/SIP/NLO/OTP güvenlik korumalarına sahiptir
• En yeni profesyonel donanımlarla uyumlu, şubelerin sınırsız çapraz yüklenmesi.
• Güç kaynağının tüm çıkış gücünü tek bir 12V+ çıkış fişi üzerinden sağlama özelliğine sahip çok güçlü bir 12V+ tek fişe sahiptir.
• Sekonder bölümde yüksek verimli DC-DC dönüştürücülerle birlikte senkron redresörlere dayalı modern tasarım.
• +5V, +3.3V ve +12V ana çıkış dallarında ve karşılıklı yükleme koşullarında %2,5'ten az voltaj regülasyonu
• İkincil parçanın modern tasarımı ve CLC filtreleri sayesinde en önemli dal 12V+ çıkışında 35 mv'den az dalgalanma ve gürültü
40 dereceye kadar ortam sıcaklığında bile nominal yükün %80'ine kadar son derece düşük gürültülü 120 mm'lik bir fana sahiptir.
• Daha güzel bir montaj ve kasa içinde daha iyi hava sirkülasyonu için düz siyah kablolarla donatılmıştır.
• 80Plus Bronze sertifikasına sahiptir ve ısı kaybından tasarruf etmek ve azaltmak için %88'e varan enerji tüketimi verimliliğine sahiptir.
• Aktif güç faktörü düzeltme devresinin (Aktif PFC) ve güç faktörünün (Güç Faktörü) 0,95'ten fazla kullanılması
• Birincil ve ikincil bölümlerde 105 dereceye kadar çalışabilen, son derece yüksek kaliteli Tayvan yapımı kapasitörlerle donatılmıştır.
• Yüksek kaliteli dahili parçaların kullanımı (bu güç kaynaklarının gücüne ve kategorisine uygun) ve 37 aylık yeşil garanti.
Bu yeni teknolojiye sahip Yeşil ürünlerin ilk serisi EUD serisi güç kaynaklarıdır ve aşağıda yeni nesil EUD güç kaynaklarının en önemli özelliklerine ve yeteneklerine dikkatinizi çekiyoruz:
"GREEN/GREEN", düşük maliyetli ve düşük güçlü güç kaynaklarını benzeri görülmemiş bir hamleyle DC-DC dönüştürücülerle donatmaktan gurur duyuyor. Bu arada dünyadaki çoğu güç üreticisi, bu tür topolojiyi yalnızca profesyonel ürünlerinin orta ve üst düzey modellerinde uyguluyor. Tüm bu özellik ve yeteneklere sahip olan bu yeni nesil yeşil güç için “düşük seviye güç” tabirini kullanmak uygun bir seçenek olarak görülmeyecektir. Bu nedenle, çıkış gücü aralığına (330W-580W) bağlı olarak "düşük güçlü profesyonel güç" terimini kullanmak daha iyidir...
İkincil bölümde senkron düzeltmeli DC-DC dönüştürücülerin topolojisi
EUD serisi güç kaynakları, ikincil bölümlerinin tasarımında Grup Düzenleme topolojisini kullanan önceki neslin aksine, Senkron Doğrultmalı DC-DC dönüştürücülerin en yeni ve en modern tasarımını kullanır. Senkron Doğrultma teknolojisinde çıkış kısmından Schottky diyotlar çıkarılarak yerine tamamen Power MOSFET'ler konmuştur. EUD neslinde, ultra yüksek kaliteli Düşük RDS(on) MOSFET'lerin kullanımı sayesinde, verimlilikte önemli bir artış ve voltaj düşüşü ve termal kayıplarda bir azalma görüyoruz; bu, kullanım ömrünü gözle görülür şekilde artıracak/stabilize edecek ve Yüksek ısıya karşı güç kaynağı.
Ayrıca bu bölümde DC-DC dönüştürücülerin kurulumu nedeniyle ana çıkış dallarının her birinin voltajı (12V, +5V, +3,3V) tamamen bağımsız olarak yapılır ve işlenir. Bu, uygulamada, Çapraz Yük durumlarında (çıkış branşmanlarında dengesiz yük dağılımı), Sıfır Yükte (tamamen yüksüz durum) ve ardından koruma eklenmesinde (NLO (Yüksüz Çalışma)) bahsedilen branşmanların voltaj seviyesini stabilize eder. Bu serinin yetenekleri kaynaklar tarafından desteklenmektedir.
Bu topolojinin uygulanmasının nihai sonucu, ana branşmanların voltaj regülasyonunun %2,5'un altına düşürülmesi olacak ve ayrıca geçici yanıt önceki nesle göre çok daha hızlı olacaktır. Ayrıca bu fiyat aralığındaki çoğu güç kaynağının aksine, tüm güç çıkış gücünü sağlama olanağı yalnızca 12V+ branşmanında sağlanır. Hatta bu seri güç kaynaklarını üst düzey işlemciler ve grafik kartlarıyla donatılmış modern sistemlerde kullanmayı düşünen kullanıcılar, çıkış dallarında güç dağıtımı açısından herhangi bir kısıtlama olmaksızın profesyonel ekipmanlarının maksimum verimliliğinden faydalanabilirler.
Güvenlik korumalarının çok daha hızlı ve daha doğru performansı
Modern anahtarlamalı güç kaynaklarındaki denetleyici çipi, içinde gerçekleştirilen tüm etkileşimleri denetleyen en önemli parça olarak kabul edilir. EUD serisi güç kaynaklarında Supervisor çipi, önceki nesil modellere göre daha modern ve daha doğru bir şekilde kullanılmış olup, polarlamasında yapılan özelleştirmeler, pratikte, güvenlik korumalarının kontrol edilmesi için çok daha dar ve daha doğru bir aralık sağlamıştır.
Aslında yeni nesil EUD güç kaynakları, piyasadaki yüksek kaliteli ve pahalı güç kaynakları gibi, modern anahtarlamalı güç kaynaklarında uygulanan mevcut tüm güvenlik korumalarını desteklemektedir.
EUD Yeşil Güçlerdeki OVP/UVP/OCP/OPP/SCP/SIP/NLO/OTP korumalarının türü ve işlevi aşağıdaki gibidir:
Aşırı Gerilim ve Ani Akım Koruması (SIP
Giriş bölümündeki MOV (Metal Oksit Varistör ve NTC Termistör) sayesinde, bu nesil güç kaynaklarının performansı ve sağlığı, ani akım korumasına ve hatta girişteki ciddi voltaj yükselmelerine karşı sigortalanır.
(Aşırı Gerilim Koruması (OVP
Çıkış dallarından herhangi birinin voltaj aralığı standartta belirtilen güvenli maksimum aralığı aşarsa, bu koruma güç kaynağını derhal kapatacaktır.
(Düşük Gerilim Koruması (UVP
Çıkış kollarından herhangi birinin voltaj aralığı standartta belirtilen minimum güvenlik aralığının altına düşerse, bu koruma güç kaynağını derhal kapatacaktır.
(Aşırı Akım Koruması (OCP
Herhangi bir nedenle çıkış kollarından herhangi birinin geçiş akımı standartta belirtilen güvenli aralığı aşarsa, bu koruma güç kaynağını derhal kapatacaktır.
(Kısa Devre Koruması (SCP
Güç kaynağının çıkış dallarının her birinin çıkış empedansı 0,1 Ohm'dan az olduğunda kısa devre meydana gelir. Aslında, çıkış kollarından herhangi birinin birbiriyle veya toprakla (GND) kısa devre yapması durumunda bu koruma, güç kaynağını anında kapatır.
(Aşırı Güç Koruması (OPP
Güç kaynağının toplam çıkış kollarının güç tüketimi standartta belirtilen değeri aşarsa, bu koruma güç kaynağını derhal kapatır.
Aşırı Sıcaklık Koruması (OTP
Cihazın fanının arızalanması, hava giriş ve çıkış açıklıklarının tıkanması veya gücün nominal gücünü aşan yük uygulanması gibi çeşitli sebeplerle gücün iç sıcaklığının standartta belirtilen değeri aşması durumunda uzak mesafelere güç kaynağı sağlıyorsa, bu koruma güç kaynağını anında durduracaktır.
(Yüksüz Çalışma (NLO
Bu koruma, çıkış dalları yüke bağlı olmasa bile güç kaynağının sorunsuz çalışmaya devam etmesini sağlar. (Not: Intel, ATX12V V2.4 standardında bu koruma için Yüksüz Durum terimini kullanmıştır. Ancak bu koruma genel olarak NLO olarak bilinir)
Birincil ve ikincil sektörlerde 105C tipi yüksek kaliteli Tayvanlı elektrolitik kapasitörlerden yararlanılmaktadır.
EUD serisi güç kaynaklarının hem primer hem de sekonder parçalarında 105C sıcaklıkta çalışabilme özelliğine sahip, yüksek kaliteli Tayvan malı elektrolitik kapasitörler kullanılmıştır. Benzer 85C tipi kapasitörlerle karşılaştırıldığında bu kapasitörler 4 kattan daha uzun ömürlüdür ve akım dalgalanmalarına karşı gözle görülür derecede daha dayanıklıdır.
Çıkış dallarındaki voltaj dalgalanması ve gürültü küresel standartların üçte birine kadardır
Dalgalanma ve çıkış gürültüsü, gücün ve ona bağlı ekipmanın kullanım ömrünü azaltan en önemli faktörlerden biridir. EUD serisi güç kaynağının +12V kolunun voltaj dalgalanması, ikincil bölümde uygulanan modern topoloji ve çoklu CLC filtreleri nedeniyle maksimum 35mV'dir (pp) ve bu, en son sürümde izin verilen aralığın üçte birinden daha azına eşdeğerdir. ATX güç kaynağı standardının sürümü.
Çok daha akıllı performansa sahip ultra sessiz fan
Yeni nesil EUD güç kaynakları için tasarlanan ultra akıllı fan denetleyicisi sayesinde bu modellerin ses gürültüsü, nominal gücün %70 ila %80'ine kadar çok düşüktür ve güç fanından neredeyse hiç ses kullanıcının kulağına ulaşmaz. kulaklar.
Enerji tüketiminde yüksek verimlilik ve 80Plus Bronze sertifikasının alınması
EUD güç kaynaklarının üretiminde yüksek kaliteli bileşenlerin yanı sıra primer ve sekonder parçalarda günün en modern topolojilerine sahip olunması, bu güç kaynaklarının ikinci nesil güç kaynaklarının maksimum enerji tüketim verimliliğinin %88'e ulaşmasını sağlamıştır. Bu seviyedeki enerji tüketimi verimliliği, bu güç kaynağı serisinin 80 Plus Bronze sertifikasını kazanmasını sağlamıştır.
