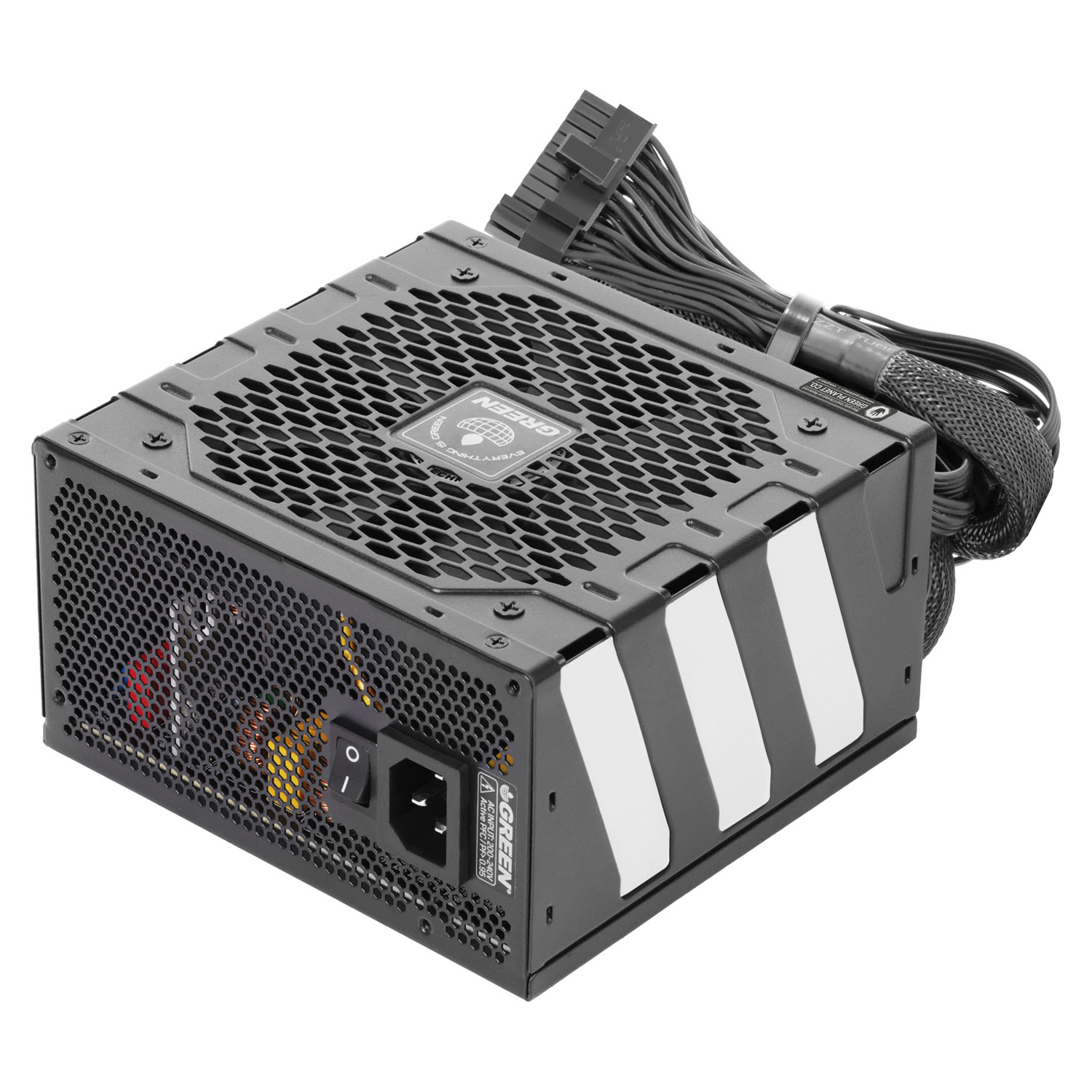

GP600A-GED

Oyun için güç kaynakları her zaman geleneksel modellere göre nispeten daha yüksek bir fiyat aralığına sahiptir. Bu nedenle, uygun fiyatlı sistemler satın almak isteyen birçok oyunsever, genellikle bu tür bir güç kaynağı satın almaktan kaçınır. GED GREEN serisi güç kaynakları, oyun güç kaynaklarının minimum özelliklerini ve yeteneklerini korumaya çalışmıştır; bu modellerin fiyat aralığı öyledir ki, en ekonomik oyun sistemleri bile modern, standart ve yüksek kaliteli bir güç kaynağından faydalanır.

  • Oyun uygulamaları için uygun ve 7/24 kullanım
  • Çok özel ve benzersiz tasarım
  • %20 ila %100 yük koşullarında 0,90’dan daha yüksek performansa sahip bir güç faktörü düzeltme devresine (Aktif PFC) sahiptir
  • 40°C’ye kadar ortam sıcaklığında dahi maksimum çıkış gücü sağlayabilme
  • İkincil bölümde senkron düzeltmeli DC-DC dönüştürücülerin topolojisi
  • Daha hızlı ve daha doğru performansla birlikte tüm güvenlik korumalarıyla donatılmıştır
  • Voltaj Regülasyonu 3.3V, + 5V+ çıkış branşmanları için %2’den az ve 12V + branşman için %1’den az
  • Güç kaynağının tüm parçalarında SamXon 105C derece 1 kapasitörlerden yararlanın
  • Modern ve yüksek tüketimli platformlar ve işlemcilerle uyumluluk için iki adet 8Pin EATX güç konektörü ile donatılmıştır
  • Tüfek taşıyan göbeğe sahip son derece sessiz fan
  • 80Plus Bronz sertifikasının ötesinde %89’a varan verimlilik
  • Daha güzel montaj ve daha iyi hava sirkülasyonu için tamamen siyah düz kablolarla donatılmıştır
  • 5 Yıl garanti ve 10 yıl satış sonrası servis
  • Oyun uygulamaları için uygun ve 7/24 kullanım
  • Çok özel ve benzersiz tasarım
  • %20 ila %100 yük koşullarında 0,90’dan daha yüksek performansa sahip bir güç faktörü düzeltme devresine (Aktif PFC) sahiptir
  • 40°C’ye kadar ortam sıcaklığında dahi maksimum çıkış gücü sağlayabilme
  • İkincil bölümde senkron düzeltmeli DC-DC dönüştürücülerin topolojisi
  • Daha hızlı ve daha doğru performansla birlikte tüm güvenlik korumalarıyla donatılmıştır
  • Voltaj Regülasyonu 3.3V, + 5V+ çıkış branşmanları için %2’den az ve 12V + branşman için %1’den az
  • Güç kaynağının tüm parçalarında SamXon 105C derece 1 kapasitörlerden yararlanın
  • Modern ve yüksek tüketimli platformlar ve işlemcilerle uyumluluk için iki adet 8Pin EATX güç konektörü ile donatılmıştır
  • Tüfek taşıyan göbeğe sahip son derece sessiz fan
  • 80Plus Bronz sertifikasının ötesinde %89’a varan verimlilik
  • Daha güzel montaj ve daha iyi hava sirkülasyonu için tamamen siyah düz kablolarla donatılmıştır
  • 5 Yıl garanti ve 10 yıl satış sonrası servis

GREEN anahtarlamalı güç kaynakları


OYUN ECO DC-DC Serisi

GP600A-GED


Oyun ve ultra düşük gürültü için güç kaynağı

Çok yönlü ve uygun fiyatlı!

GED Green serisi güç kaynaklarının amacı, üst düzey ve pahalı oyun güç kaynaklarının özelliklerinin çoğunu uygun fiyatlı modellerde sunmaktır. 600 / 700W ile piyasaya sürülen seri, profesyonel ekonomik oyun sistemleri için akıllı bir seçim.

Daha az alanda daha fazla gücü deneyimleyin

GED serisi güç kaynaklarının modern ve optimize edilmiş tasarımı sayesinde bu yeşil güç kaynaklarının uzunluğu maksimum 140 mm'ye ulaştı. Bu, bu serinin Micro-ATX modelleri ve HTPC platformları gibi sınırlı alan kasalarıyla uyumluluğunu artırdı.

80PLUS Bronze standardına uygun verimlilik

GED güç kaynaklarının yapımında son derece kaliteli parçaların yanı sıra, primer ve sekonder bölümlerde günün en optimal topolojilerine sahip olması, bu güç kaynaklarının ikinci nesil enerji tüketim verimliliğinin maksimuma çıkmasına neden olmuştur. yaklaşık %89. Bu verimlilik, enerji tüketimini ve elektrik maliyetlerini azalttı, çok iyi performans gösterdi, çok düşük gürültü sağladı ve bu seri güç kaynaklarının ömrünü önemli ölçüde artırdı.

Exemplary accuracy and stability of output voltage

Ultra-optimal design, having DC-DC converters in the output section and a high-capacity capacitive bank in the output filters section have caused the voltage drop of 12V + branch in this series of green power supplies to less than 1% and in other branches to Reduce to less than 2%. However, according to the latest and most stringent standards, voltage regulation of output branches up to a maximum of 5% is allowed.

Maksimum enerji verimliliği %89

Double Forward topolojisi ve üretim süreci ile tam otomatik kalite kontrolün yanı sıra kaliteli parça ve malzeme tedariği, bu serinin verimliliğini bu seri için 80PLUS Bronze standardının %89'una kadar artırır. Bu, enerji tüketimini ve sıcaklığı azaltır ve sonuç tamamen sessizdir.

Giriş bölümünde çift katmanlı EMI filtreleme

Bu serinin güç kaynağının giriş bölümündeki iki katmanlı ve tam filtreleme sayesinde, giriş bölümündeki MOSFET'lerin ve anahtarların oluşturduğu EMI/RFI taşıyıcıları hiçbir durumda şehrin enerji iletim ve dağıtım şebekesine sızmayacaktır. . Ayrıca bu bölüme monte edilen iki bileşenli NTC Termistör ve MOV (Metal Oksit Varistör) sayesinde GED serisi güç kaynakları, şehirdeki birincil ani akımlara ve şiddetli voltaj yükselmelerine karşı sigortalanmıştır.

ERP Standardı 2013

Anahtarlamalı güç kaynakları, kapalı olduklarında 5V Bekleme devresi nedeniyle şehrin güç kaynağına bağlı oldukları sürece bir miktar güç tüketirler. Kontrollü ve modern tüketime sahip bekleme devresi ile donatılmış güç kaynaklarında bu oran çok daha düşüktür. Bu durumda GED serisi güç kaynaklarının tüketimi 0,3W'tan azdır ve bu fiyat aralığında kendi türünde daha düşüktür.

Birinci sınıf modeller gibi tam koruma!

GED serisi güç kaynakları, tıpkı üst düzey ve pahalı modeller gibi, en kötü koşullarda bile sağlığınıza ve değerli sistem bileşenlerinize yönelik tüm güvenlik korumalarını (OVP, UVP, OCP, OPP, SCP, OTP, NLO, SIP) taşır. Ayrıca garanti edilebilir. Ayrıca iki ayrı Supervisor çipinin kullanılması bu korumaların çalışmasını eskisinden daha doğru ve hızlı hale getirdi.

Çıkış bölümünde 105°C tipi katı kapasitörler

GED güç kaynaklarının ikincil kapasitörlerinin çoğu katıdır (105°C). Katı kapasitörler, geleneksel frekanslarda geleneksel elektrolit türlerine göre çok daha iyi performans gösterir, daha düşük seri eşdeğer dirence (ESR) sahiptir ve yüksek sıcaklıklarda önemli ölçüde daha kararlıdır. Aslında bu kapasitörler GED serisi güç kaynaklarının uzun ömürlü olmasını vaat eden faktörlerden biridir.

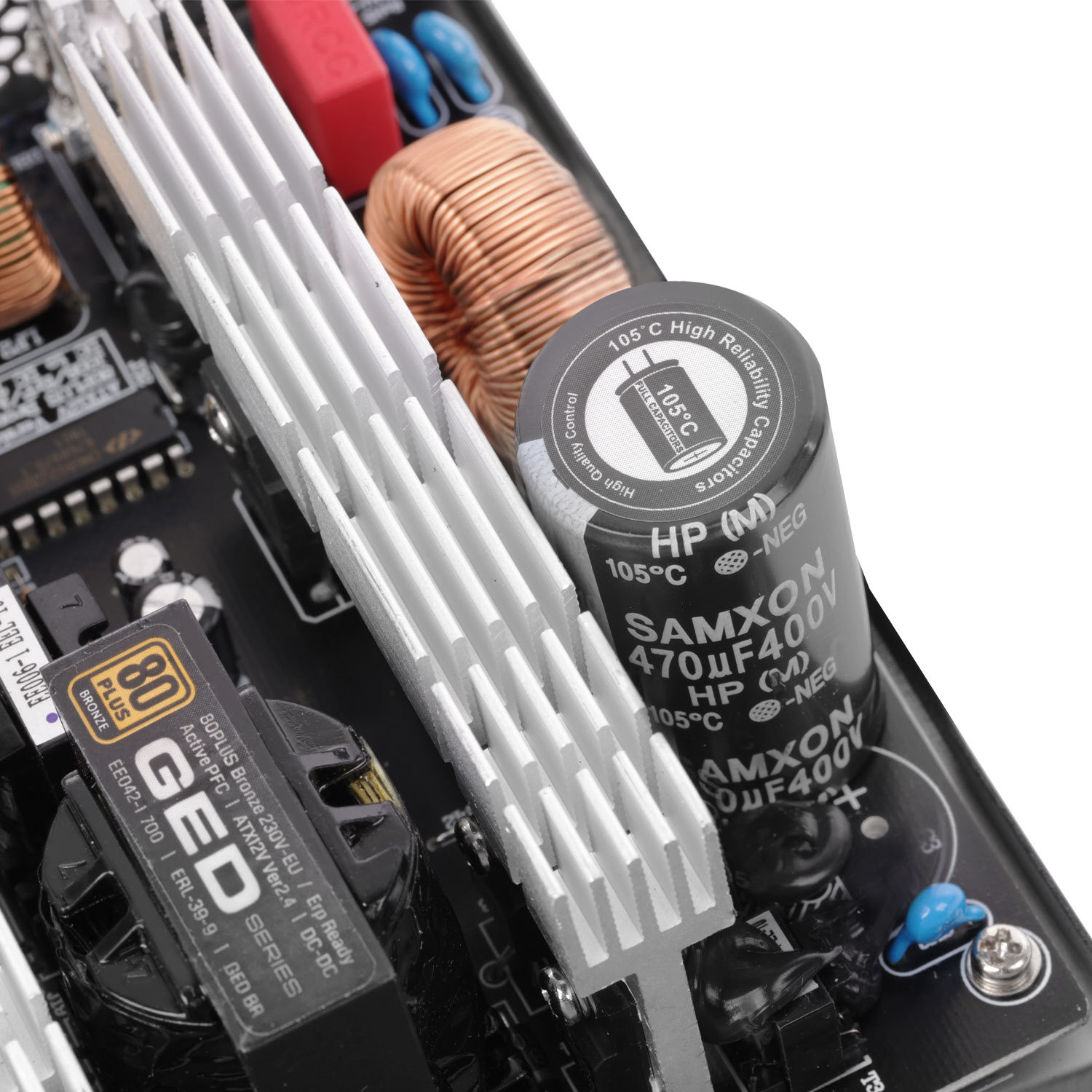

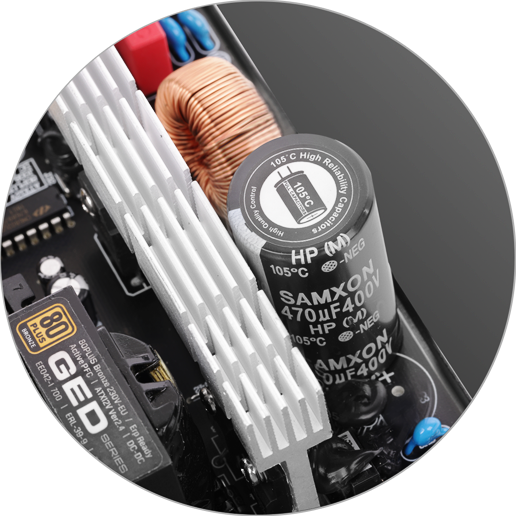

SamXon Tarafından Üretilen 105°C Dayanıklı Kapasitörler

Kaliteli kapasitörler, çıkış kollarının ömrünün ve gerilim stabilitesinin artırılmasında her zaman belirleyici bir rol oynar. Giriş ve çıkış bölümündeki GED Green serisi güç kaynakları, tanınmış SamXon firması tarafından üretilen yüksek kaliteli 105°C kapasitörlerle donatılmıştır. Bu kapasitörler, modern üretim süreci ve kullanılan birinci sınıf malzemeler sayesinde benzer modellere göre çok daha uzun ömürlüdür.

Akıllı fan denetleyicisi sayesinde ultra sessiz

GED serisi güç kaynaklarına yönelik ultra akıllı fan denetleyicisi sayesinde, bu modellerin ses gürültüsü güç kaynağının nominal gücünün %70'ine kadar çok düşüktür ve bu aralıkta güç fanından neredeyse hiç ses gelmez. kullanıcıya ulaşın.

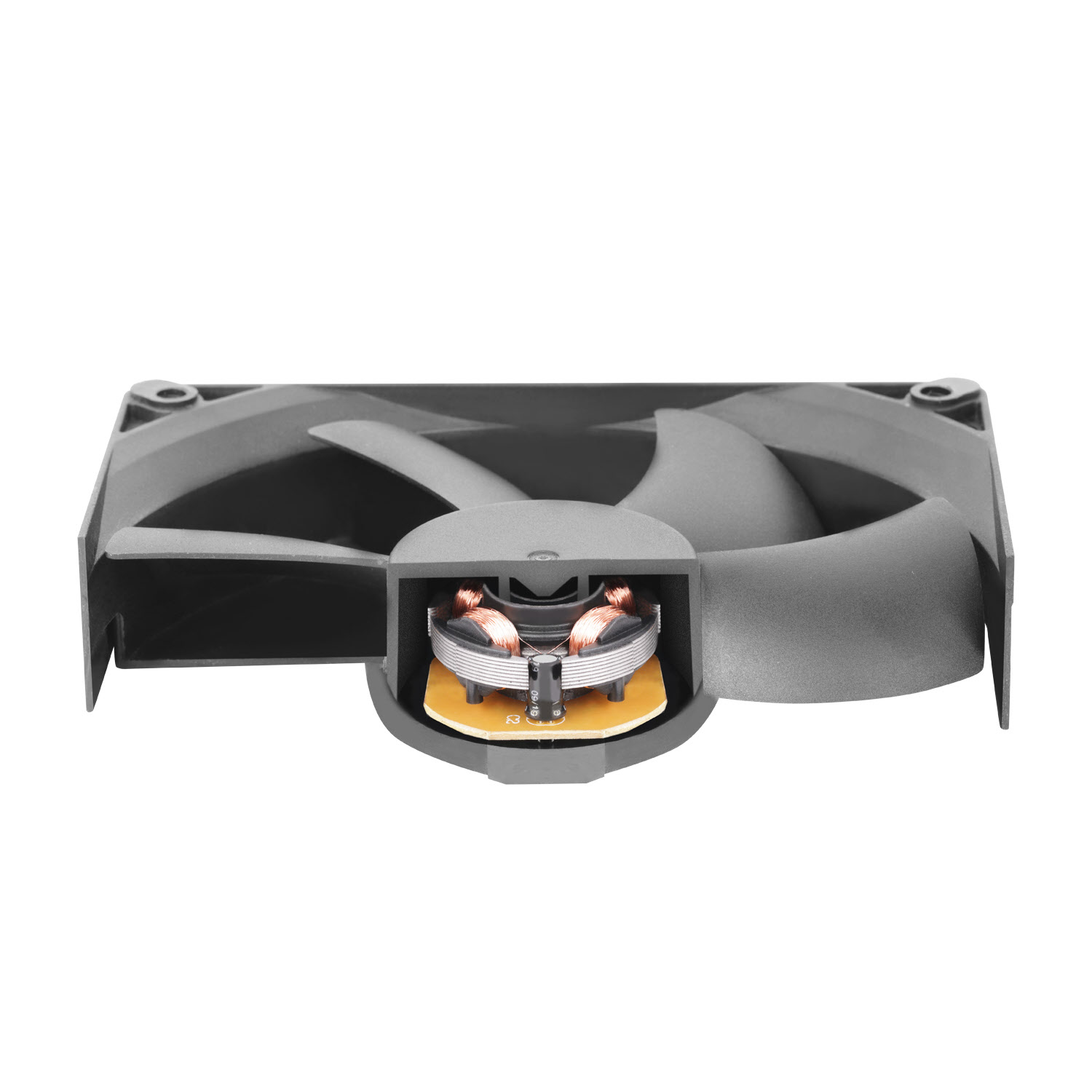

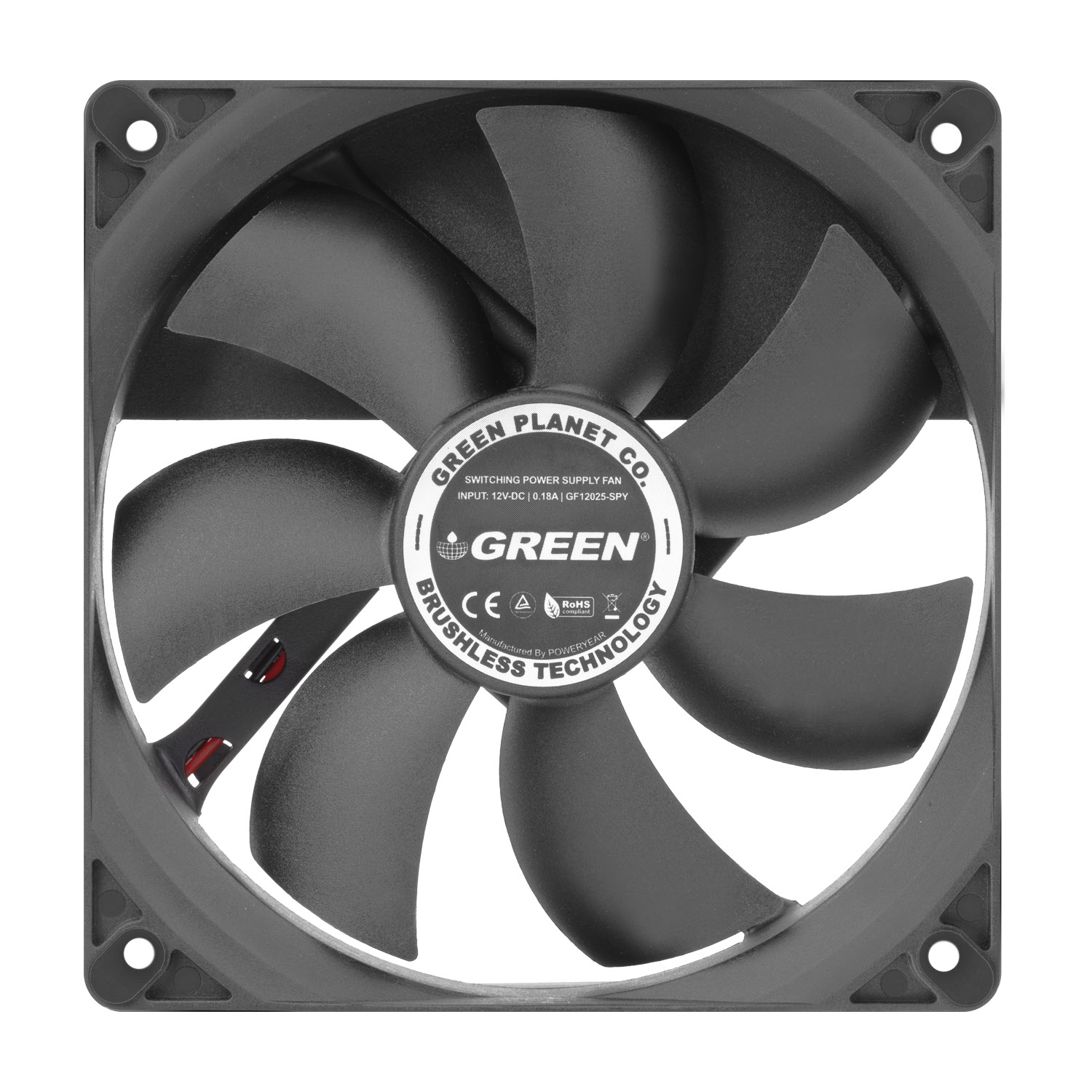

Tüfek Yatağı teknolojisine sahip fan yatağı

Yeni Tüfek Yatağı teknolojisine sahip fan çekirdeği, yeni ve değiştirilmiş bir Kovan Yatağı neslidir. Bu tip çekirdeklerde rulman, yağlama sıvısının milin üst kısımlarına pompalanmasını sağlayan helisel oluklara sahiptir. Ayrıca bu modeldeki fan pervane merkezinin özel tasarımı, yağ tankına ve mile toz girmesinin engellenmesine yöneliktir. Sonuç olarak bu fanlar yatay açılı montajda Kovanlı Rulmanlı modellerin sınırlamalarına sahip değildir ve çok düşük ses seviyelerine rağmen bilyalı rulmanlı fanlara benzer bir ömre sahiptirler.

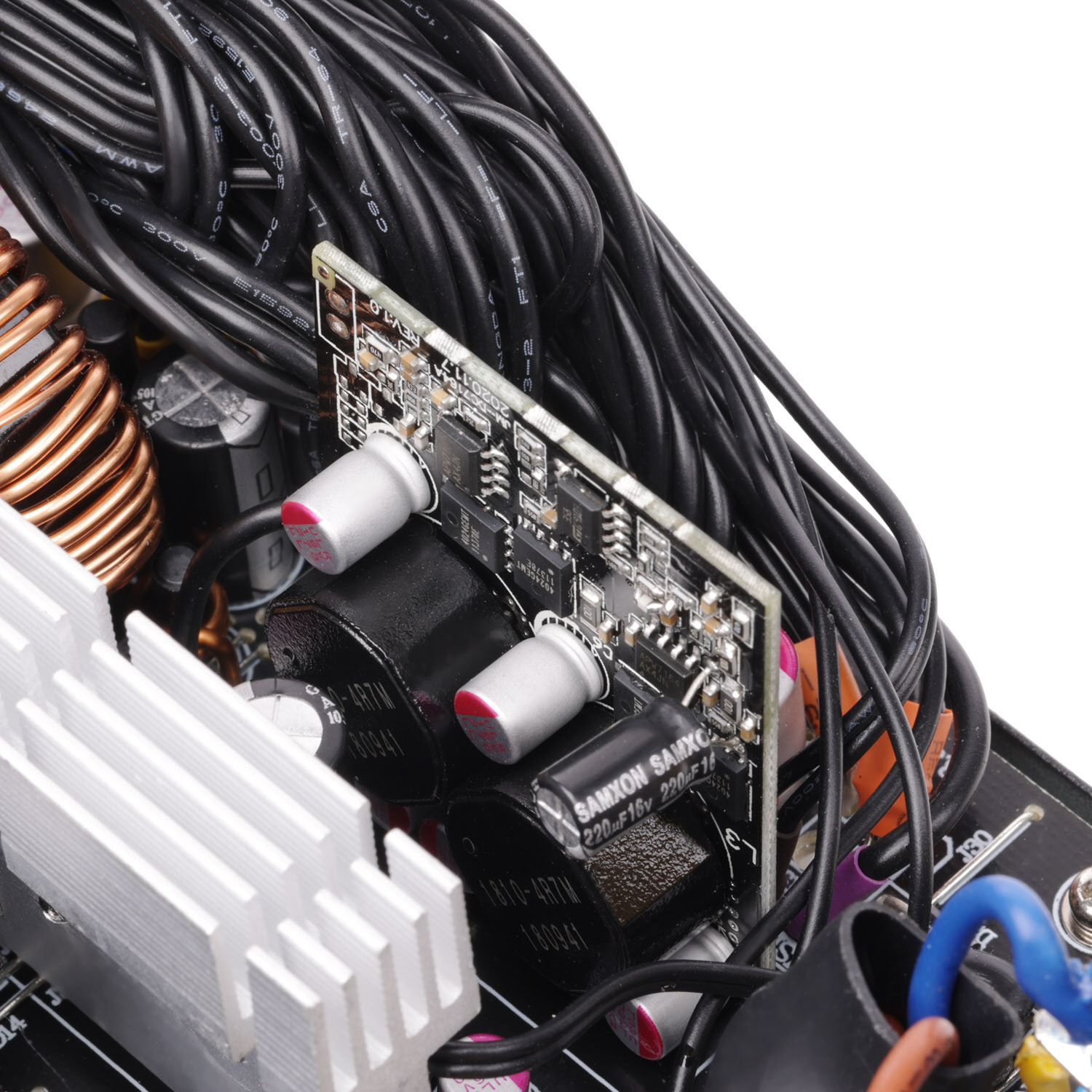

İkincil bölümdeki DC-DC dönüştürücüler

Bu topolojide, ana çıkış dallarının her birinin voltajı (12V+, 5V+, 3,3V+) tamamen bağımsız olarak üretilir ve ödenir. Uygulamada bu, Çapraz Yük (çıkış dallarında dengesiz yük dağılımı), Sıfır Yük (tamamen boşta durum) durumlarında adı geçen dalların voltaj seviyesini daha da stabilize etti ve bu güç kaynağı serisinin yeteneklerine NLO koruması ekledi.

Tüm düz ve siyah çıkış kabloları

Bu serinin tüm çıkış kabloları düz tipte ve tamamen siyah renktedir. Yassı kablolar geleneksel tiplere göre daha esnektir ve daha az yer kaplar. Bu, parçaların kablolamasını kolaylaştıracak, havalandırma sisteminin hava akışını daha düzgün hale getirecek ve sistemin montajını daha güzel hale getirecektir.

İki adet 8 pinli EATX konnektörle donatılmıştır

Modern platformların modern ve güncel güç kaynaklarına ihtiyacı vardır. Son yıllarda işlemci performansının güçlenmesiyle birlikte güç tüketimleri de önemli ölçüde arttı. Bu nedenle orta ve üst seviye anakartların önemli bir kısmı iki işlemci güç konektörüyle donatılmıştır. GED Green serisi güç kaynakları ayrıca pazar ihtiyaçları doğrultusunda iki adet 8 pin ve 4 + 4 pin EATX konnektör ile donatılmıştır. Ayrıca bu iki konektörün ana kolu için 16AWG standart kablolar sayesinde işlemci için 40A'e kadar akım sağlamak mümkün!

40°C ortam sıcaklığında bile istikrarlı performans

Optimize edilmiş tasarım ve kaliteli malzeme ve bileşenlerin bulunabilirliği, GED Green serisi güç kaynaklarının 40°C ortam sıcaklıklarında bile nominal güçlerini tamamen istikrarlı ve garantili bir şekilde sunabilmesini sağlamıştır.

5 Yıl garanti ve 10 yıl satış sonrası servis

GREEN Company, benzersiz müşterilerinin, bu şirketin saygın ve akıllı ürünlerinin takdiri ve GED serisi güç kaynaklarının optimize edilmiş performansı ve örneklerinin kalitesi sayesinde, bu güç kaynakları serisi için 5 Yıl garanti belirlemiştir. Ayrıca GREEN Garanti, bu şirketin değerli müşterilerine bu güç kaynağı serisi için 10 yıla kadar satış sonrası hizmet vermeye hazırdır.

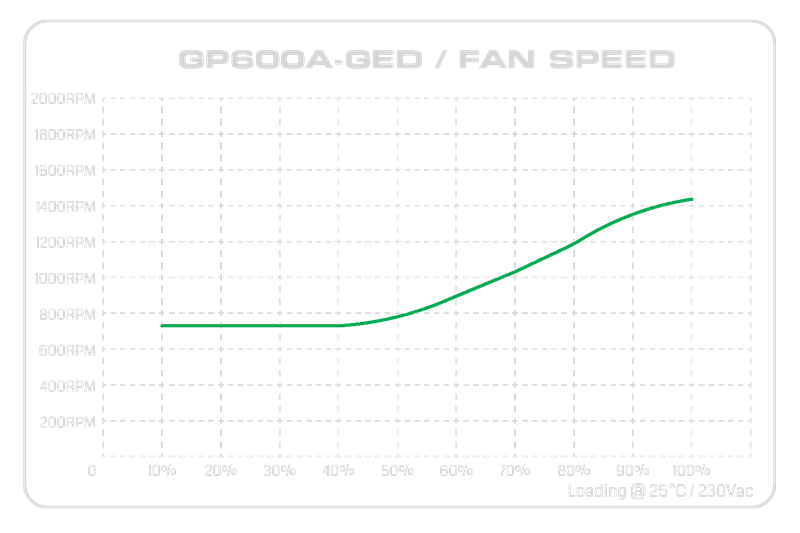

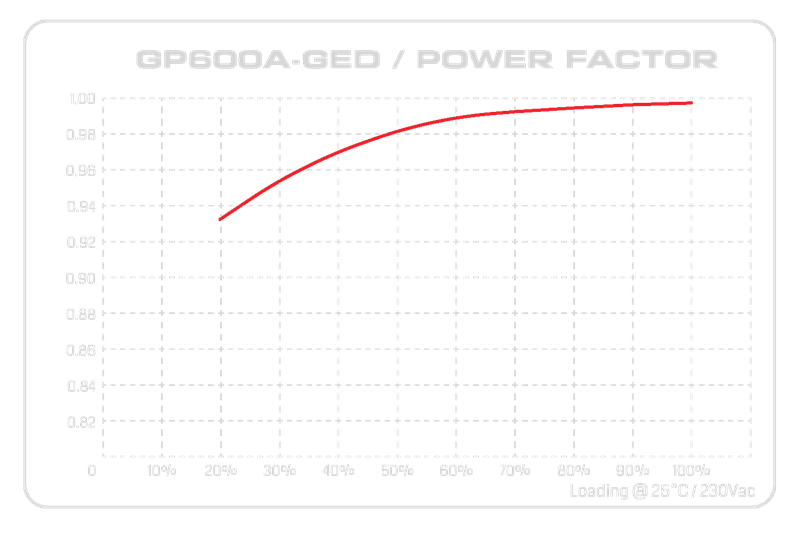

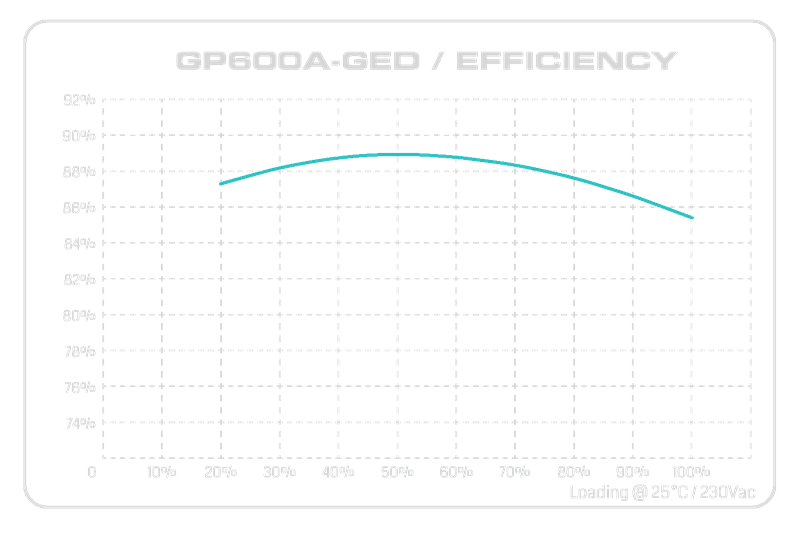

Enerji tüketimi verimliliği, güç faktörü ve fan performansı diyagramı

Çıkış kablolarını yapılandırma

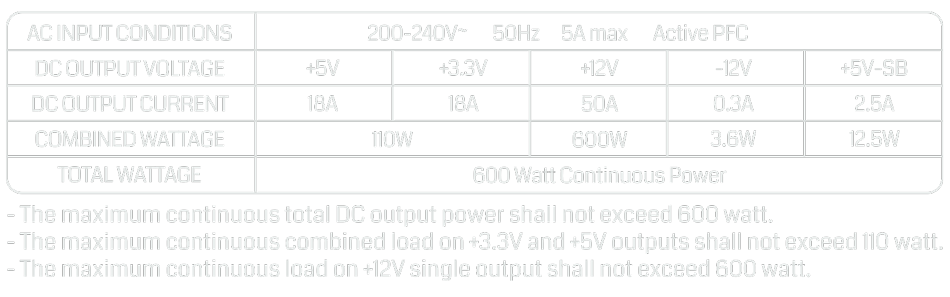

Çıkış dallarının akım ve güç dağıtım tablosu

Genel Özellikler
Seri GED
Model GP600A-GED
Sürekli Güç 600W
Form faktörü ATX PS2
Boyutlar 86mm x 150mm x 140mm
Ağırlık 1620 Gram
Kasa Rengi Siyah
Materyal SECC
Kablo Yönetim Türü Sabit
Kablo Tipi Tam Düz Kablo
Düzenleyici FCC, CE, CB, cTUVus, TUV, CCC, Wee
Teknik Özellikler
ATX 12V Standard Version v2.4
80Plus 80PLUS BRONZE
AC Input 200-240Vac RMS
Giriş Akımı 5.0A
Çalışma Nemi Aralığı 90% - 20%
Sürekli Çıkış Nominal Sıcaklığı 0°C - 40°C
Sıklık 47Hz - 63Hz
230V Effceincy Range 89% - 85%
Ortalama 230 V Verim 87%
Bekleme Durumunda Güç Tüketimi Erp Hazır (Bekleme Modunda < 0,5W)
PFC Tipi Aktif PFC
Güç faktörü 0,05'ten itibaren
Bekleme Süresi 16 ms @ %80 Yükte
Birincil Taraf Topolojisi Çift İleri
İkincil Taraf Topolojisi Senkron Doğrultma ve DC-DC dönüştürücüler
Birincil Kapasitör Tipi 105°C tipi elektrolit (SamXon)
İkincil Kapasitör Tipi Katı ve elektrolit (SamXon) tipi 105°C
Korumalar OCP, OVP, UVP, OPP, SCP, OTP, SIP, NLO
PowerGood Sinyali 100ms - 500ms
MTBF 100.000 Saat @ 25°C, 230Vac, 50Hz
Fan Tipi ve Boyutu 120mm
Çıkış gücü konnektörlerinin sayısı
MB 20+4 Pin 1
CPU 12V 4+4 Pin 2 Qty
PCI-e 6+2 Pin 2 Qty
SATA 6 Qty
4Pin Molex 2 Qty
FDD Konektörü 1 Adet
Çıkış akımı ve gücü
12V Max Load+ 600W
Max 3.3V+ & +5V Combined Power 110W
Maksimum +12V Çıkış Akımı 50A
Maksimum +5V Çıkış Akımı 18A
Maksimum +3.3V Çıkış Akımı 18A
Maksimum +5V/SB Çıkış Akımı 2.5A
Maksimum -12V Çıkış Akımı 0.3A
Warranty / After-sales service
Garanti süresi 5 Yıl garanti ve 10 yıl satış sonrası servis

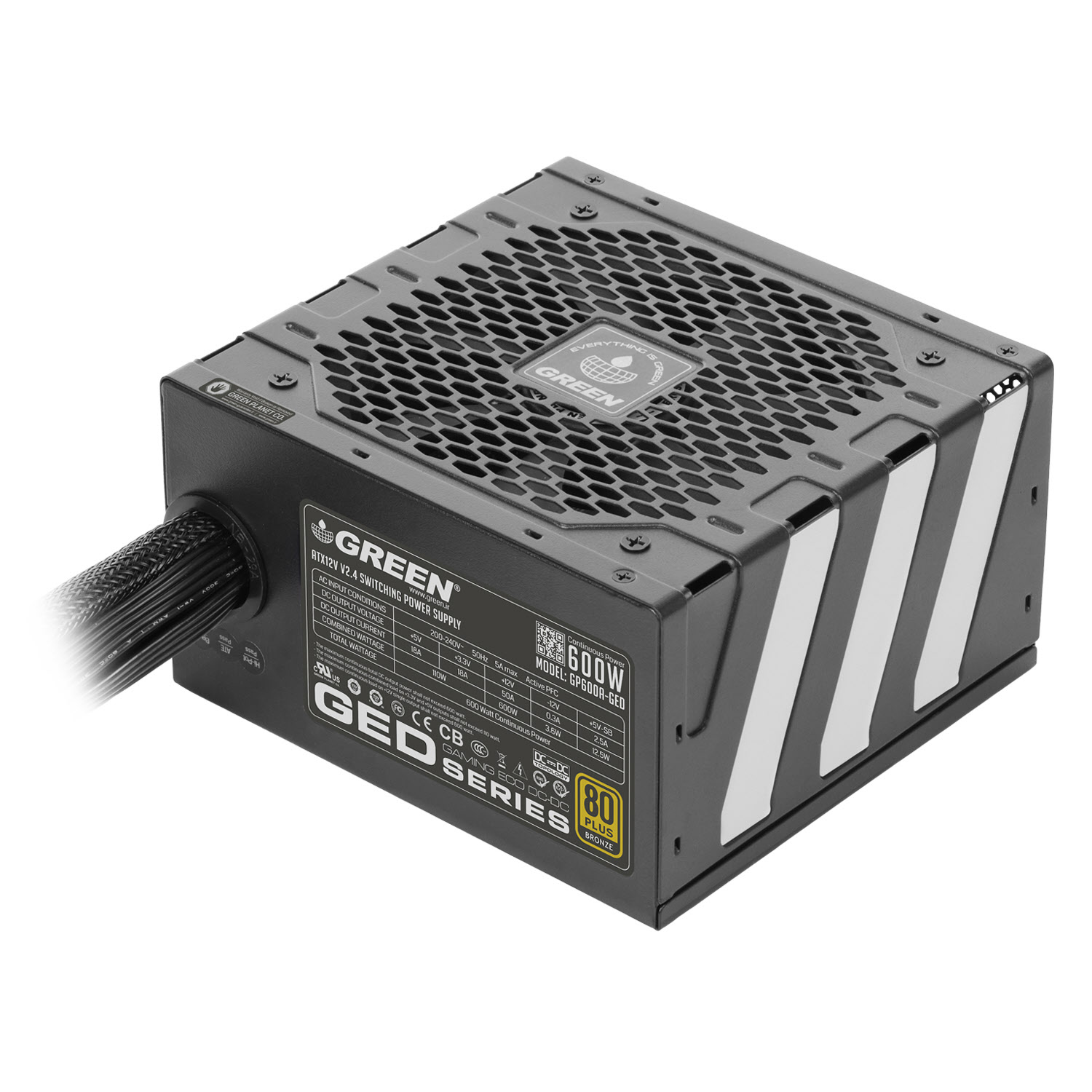

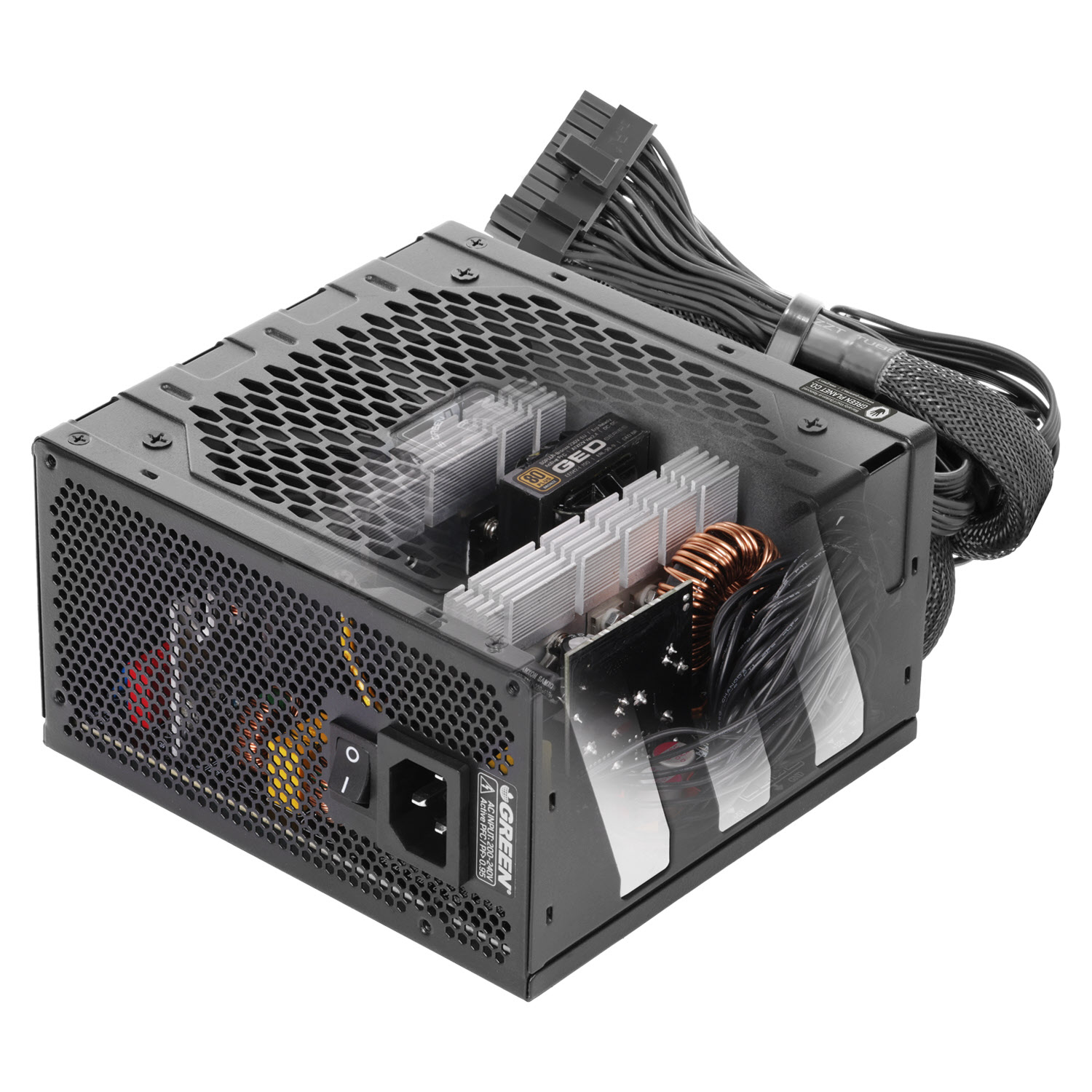

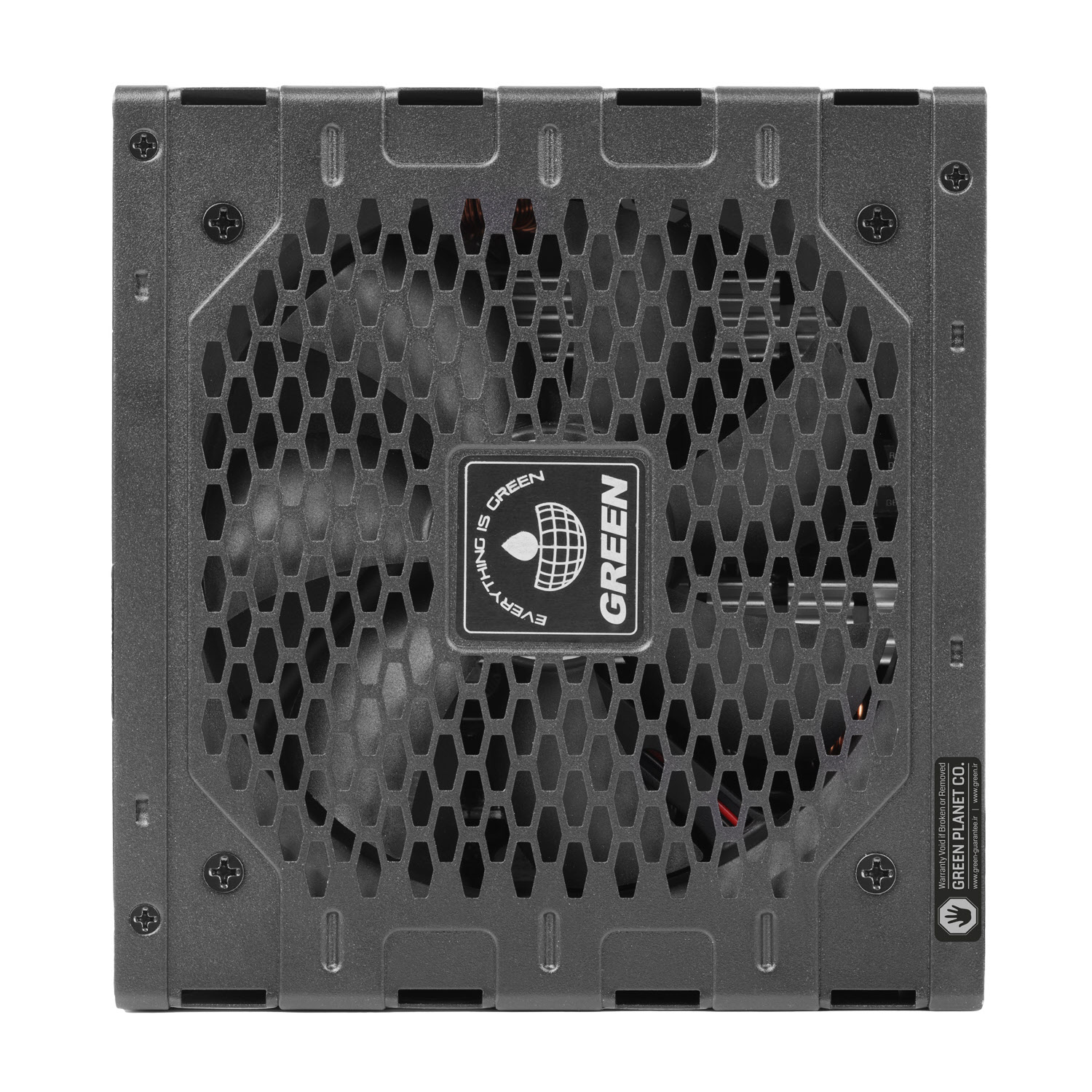

GP600A-GED Gallery

Power Ged Kullanma Kılavuzu
Size :
Green PSU Karşılaştırma Tablosu
GREEN Güç Kaynakları için Tam Teknik Özellikler karşılaştırması
Size : 2.23MB
GREEN PSU Hesaplama Kılavuzu
Satın Alma Rehberi ve PC donanımının güç tüketimi
Size : 1.69MB
GREEN Ürün kataloğu
Q3-2020 için Tam GREEN Ürün Kataloğu
Size : 52.1MB

Güç Kaynağı Garantisi Nedir Te• Güç kaynağının son kullanma tarihi, cihazın seri numarasının (güç kaynağı ve ürün kutusu üzerinde bulunan) barkod etiketinde belirtilmektedir ve satış sonrası servis desteği için GREEN garanti kriteri yalnızca aynı tarih.

• Barkodda, cihazın seri numarasında veya güç kaynağı garantisinin mühür etiketinde herhangi bir hasar veya değişiklik yapılması geçersiz hale gelecektir.

• Anahtarlamalı güç kaynaklarının kullanımına yönelik sıcaklık aralığı, nem ve temel havalandırma gibi çevresel koşullar, teknik özellikler etiketinde ve kılavuzda listelenmiştir. Belirtilen koşullar dışında elektrikle çalıştırma garantiyi geçersiz kılacaktır.

• Uygunsuz taşıma ve kullanımdan dolayı konektörlerin erimesi, deformasyonu, yanması ve kabloların hasar görmesi, metal kutunun deformasyonu ve solgunlaşması gibi fiziksel hasarlar garantiyi geçersiz kılacaktır.

• Anahtarlamalı güç kaynağı garantisi yalnızca güç üretim işlemlerinden kaynaklanan teknik kusurları, güç kapısının yetkisiz kişiler tarafından açılmasından kaynaklanan teknik kusurları, dahili devrelere yapılan müdahaleleri, güç kaynağı güç çıkışının sarf malzemesi donanımıyla uyumsuzluğunu ve standart dışı yerlere kurulumdan kaynaklanan teknik kusurları ve koşullar vb. garanti hizmetine dahil değildir.

• Çarpma, doğal afetler, yangın, şehir elektrik dalgalanmaları, fiziksel hasarlar, sıvı girişinden kaynaklanan hasarlar garanti kapsamı dışındadır.

• Bilgisayar dışı endüstriyel uygulamalar (LED panoları gibi) ve kripto para birimi çıkarma (madencilik) gibi Power'ın teknik spesifikasyonları dışındaki alışılmamış yazılım ve donanımların hatalı kullanımından kaynaklanan her türlü fiziksel hasar, arıza veya hasar, garantiyi geçersiz kılacaktır.

• Uzmanlarımıza göre, PC bileşenlerinizde genel sistem hasarı olması durumunda, GREEN Garanti YALNIZCA Güç kaynağına yönelik hizmetlerin sağlanmasını içerecektir. Kullanıcı tarafından saklanan diğer donanım bileşenleri ve bilgiler, garanti hizmetlerimiz kapsamında olmayacaktır.

• Tüm modüler ve yarı modüler güç kaynaklarında her modelin kendine özel kabloları bulunmaktadır. Kabloların GREEN uzmanları tarafından onaylanmayan çeşitli örneklerle değiştirilmesi veya başka seri kabloların ve GREEN güç kaynaklarının farklı modellerinin başka bir modelde kullanılması garantiyi geçersiz kılacaktır.

• Cihazın özelliklerinde değişiklik yapılması ve yetkisiz kişilerce açılması garantiyi geçersiz kılacaktır.

• Bilgisayar parçalarının hızla büyümesi ve gelişmesi nedeniyle, cihazın orijinal modelinin bulunmaması durumunda, o anki fiyat farkı dikkate alınarak alternatif modeller sunulmaktadır.

• Arızalı güç kaynağının değiştirilmesi (garanti koşullarına göre), onarımı veya tam teknik test için satış acentelerine veya garanti servis ofisine gönderilmesi alıcının sorumluluğundadır?

1. Lütfen güç kablosunun düzgün şekilde bağlandığından ve güç kaynağının arkasındaki güç düğmesinin açık olduğundan emin olun.

2. Lütfen tüm kabloların doğru ve eksiksiz şekilde bağlandığından ve ayrıca konnektörlerin sisteminize doğru yönde yönlendirildiğinden emin olun.

3. Sistemde kısa devre olmadığından emin olunuz. Bunu yapmak için her seferinde sistem bileşenlerinden birini devreden çıkarın ve tekrar deneyin.

4. Yukarıdakilerden herhangi biri başınıza gelirse, güç kaynağının fişini 2 dakikalığına prizden çekin ve kapatın. Daha sonra güç kaynağını yeniden bağlayın.

5. Eğer Güç yukarıdakilerden herhangi birine uygun olarak sistemi açmazsa, lütfen GREEN satış sonrası servisiyle iletişime geçin.

Bunun için sitenin üst menüsünden “Hesap Makinesi” bölümüne tıklayın. Daha sonra parçalarınızın teknik özelliklerini seçin. Son olarak bu sistem, sisteminizle uyumlu uygun güç kaynağını sunar.

Anahtarlamalı güç kaynaklarının tam testi, özel ekipman ve eğitimli personel gerektirir. Aşağıdaki hileyi kullanarak güç kaynağınızın başlangıçtaki sağlığından emin olabilirsiniz:

- Öncelikle tüm güç konnektörlerini sistemden ve güç kaynağından ayırın. Ardından istediğiniz gücü duvardaki elektrik prizine bağlayın ve gücün arkasındaki güç anahtarını açın. Daha sonra GREEN kabloyu (15 numaralı pin) ve siyah kablolardan birini (16 numaralı pin) bir kablo kullanarak 24 pinli güç konektörüne bağlayın. Güç fanı açılırsa güç kaynağınız görünüşte "Tamam" durumundadır.

- 12V+ gerilim için (sarı teller) maksimum %5 ± Nominal değer: 12,6V+ ila 11,4V+

- Gerilim 5V+ için (kırmızı kablolar) maksimum %5 ± Nominal değer: 5,25V+ ila 4,75V+

- Gerilim 3,3V+ için (turuncu teller) maksimum %5 ± Nominal değer: 3,47V+ ila 3,14V+

- 5VSB+ voltajı için (boya teli) maksimum %5 ± Nominal değer: 5,25V + ila 4,75V+

- Gerilim 12V- için (mavi kablo) maksimum %10 ± Nominal değer: 10,8V- 13,2V-

Evet. Aktif PFC devresi ve GREEN güç kaynaklarının giriş bölümünde sağlanan korumalar sayesinde, bu tip UPS'i tüm GREEN güç kaynağı modellerine bağlama konusunda endişelenmenize gerek yoktur.

Hayır. Farklı modellerin kablolarını diğer modellere bağlamaktan kesinlikle kaçının. Pimlerin düzeni, tellerin çapı ve konektörlerin metal alaşımı, farklı GREEN güç kaynakları ailelerinde benzersizdir. Yalnızca güç kutusunun içindeki kabloları veya GREEN satış sonrası servis birimi tarafından onaylanan kabloları kullanın.

Hayır. Piyasadaki çoğu PCIe yükseltici, PCIe x16 standardından (yaklaşık 75W) daha fazla güç taşır. Ancak ATX standartlarına göre SATA ve molex konektörleri maksimum 54W güç aktarımına sahiptir. Bu da bu konnektörlere 21W'ın daha fazla uygulanması anlamına gelir ve bu da kullanıcı açısından birçok soruna yol açacaktır.

Tüm GREEN güç kaynaklarında bulunan işlemci güç konektörü (E-ATX) 4 + 4 pin tipinde olup, birbirlerine özel bir soket aracılığıyla bağlanır. Bu soketi ayırmak için soketi her iki taraftan çekip çıkarmanız yeterlidir.

Bu boş pin -5V'luk bir voltaja karşılık gelir. ATX12V v2.01 ve üzeri güç kaynaklarında bu voltaj kaldırılmıştır. Sonuç olarak tüm modern ve yeni güç kaynaklarında bu pin bulunmamaktadır.
