ECO GREEN serisi güç kaynaklarının temel özelliği mükemmel fiyat-performans oranıdır. Aslında bu seri, sınırlı bir bütçeye sahip olsa bile; Geçerli bir garanti hizmetine sahip standart bir güç kaynağı satın almayı planlıyorsanız.

  • Ev/ofis uygulamalarına uygundur
  • 40C'ye kadar ortam sıcaklığında bile nominal güç kapasitesi sağlama yeteneği
  • %20 ila %100 yük koşullarında 0,90'ın üzerinde performansa sahip güç faktörü düzeltme devresine (Aktif PFC) sahiptir
  • Birincil bölümde SamXon 1. sınıf 85°C kapasitörün avantajları
  • Gerilim regülasyonunda doğruluğu artırmak ve çıkış dalgalanmasını azaltmak için CLC filtrelerinin kullanılması
  • 80Plus standardına uygun yüksek enerji verimliliği
  • En son ErP yük düzeltmeleri 2013'e uygun olarak Bekleme modunda 0,5 W'tan az güç tüketimi vardır
  • Bekleme Süresi %100 yükte bile en az 12 ms
  • Sistem, giriş gücünü mümkün olduğu kadar hassaslaştırmak için giriş bölümünde iki aşamalı bir EMI filtresine sahiptir.
  • Akıllı performansa sahip son derece sessiz fan
  • 3 Yıl garanti ve 5 yıl satış sonrası servis

En düşük maliyetle bile standart bir güç kaynağı alabilirsiniz



Para için süper değer

ECO serisi güç kaynaklarının en önemli özelliği olağanüstü performans-fiyat oranıdır. Aslında bu seri, sınırlı bir bütçeyle bile geçerli bir garanti ve satış sonrası hizmete sahip standart bir güç kaynağı satın almak isteyen kullanıcılara yöneliktir.



Maksimum %85 Enerji Verimliliği

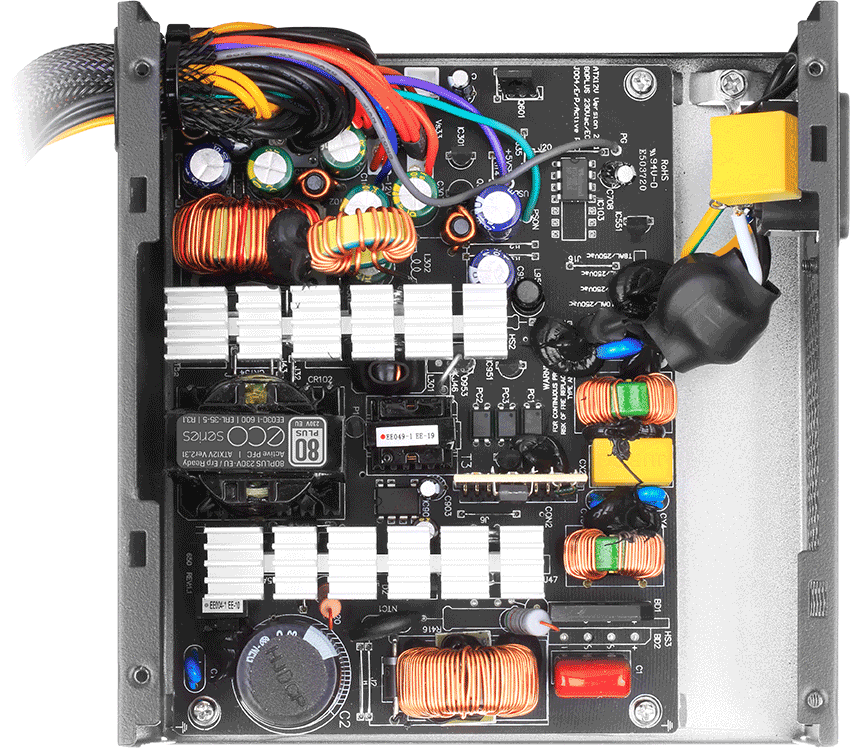

Kaliteli parça ve malzemelerin yanı sıra Yönlendirme topolojisi ve üretim süreci ile tam otomatik kalite kontrolün bir arada olması, bu serinin verimliliğini, bu seri için 80PLUS Standardının maksimum %85'ine kadar artırmıştır. Bu, enerji tüketimi kayıplarını azalttı, ısı çıkışını azalttı ve tamamen sessiz bir performansla sonuçlandı.



Aktif PFC güç faktörü düzeltmesi

Güç kaynaklarının değiştirilmesindeki çok sayıda doğrusal olmayan öğeye rağmen, güç faktörü düzeltme (PFC) sistemlerinin kurulması ihtiyacı, enerji tüketimi kayıplarını azaltmanın yanı sıra kullanıcının güç tüketimi maliyetlerini de azaltır. ECO serisi güç kaynaklarının giriş bölümünde kullanılan APFC devresi sayesinde %20'den fazla yükte güç faktörü 0,9 ve üzeri olacaktır.



Bu Seri İçin ErP Standardı 2013 Dahil

Anahtarlamalı güç kaynakları, 5V Bekleme devresi nedeniyle şehir güç kaynağına bağlı oldukları sürece kapalı olsalar bile her zaman az miktarda güç tüketirler. Kontrollü ve modern tüketime sahip bekleme devresi ile donatılmış güç kaynaklarında bu oran çok daha düşüktür. Bu durumda ECO serisi güç kaynaklarının tüketimi 0,4W'tan azdır ve bu fiyat aralığında benzersizdir.

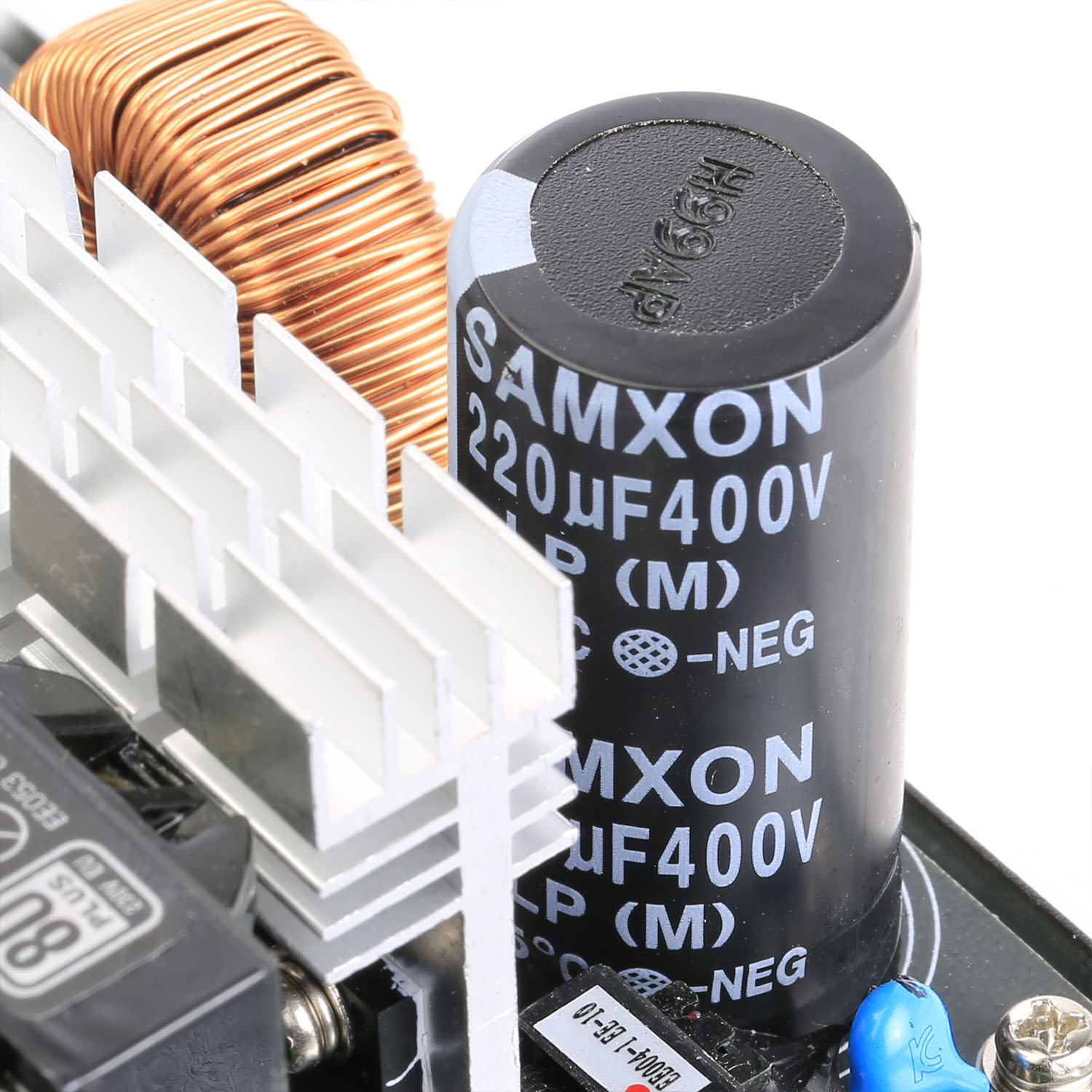

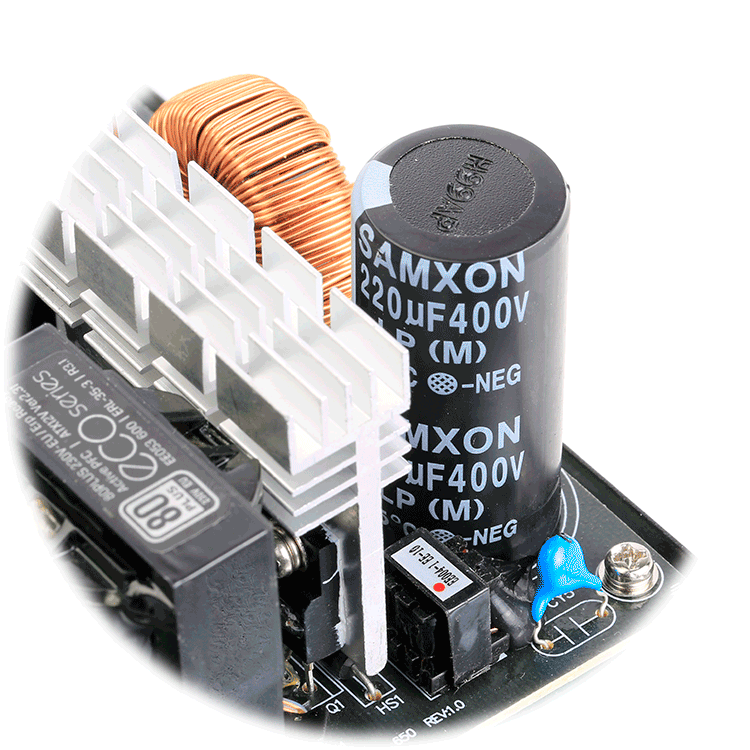

SamXon Tarafından Üretilen Birinci Sınıf Kapasitörler

Kaliteli kapasitörler, çıkış raylarının ömrünün ve voltaj stabilitesinin arttırılmasında her zaman belirleyici bir rol oynar. 400W / 350W / 300W ECO Rev3.1 Green serisi güç kaynaklarının giriş bölümünde tanınmış SamXon firması tarafından üretilen yüksek kaliteli 85°C kapasitörler bulunur. Bu kapasitörler, modern üretim süreci ve kullanılan birinci sınıf malzemeler sayesinde benzer modellere göre çok daha uzun ömürlüdür.



40°C ortamda bile istikrarlı performans

Optimize edilmiş tasarım ve kaliteli malzeme ve bileşenler, ECO GREEN serisi güç kaynaklarının 40°C ortam sıcaklıklarında bile nominal güçlerini tamamen istikrarlı ve garantili bir şekilde sağlama becerisine sahip olmasını sağlamıştır.



Bekleme Süresi %100 yükte en az 12 ms

ECO güç başlıklarında uygun kapasiteye sahip kaliteli bir giriş kondansatöründen (Bulk) alım yapılması, maksimum çıkış gücünde dahi bekleme süresi kesinti süresinin (Hold-Up Time) yaklaşık 12ms olmasına neden olur. Bu kesinti toleransı, bu serinin şehrin dengesiz güç koşullarında garantili performansını sağlar ve aynı zamanda yavaş çalışan UPS'lerin ECO serisi güç kaynakları ile uyumluluğunu da sağlar.

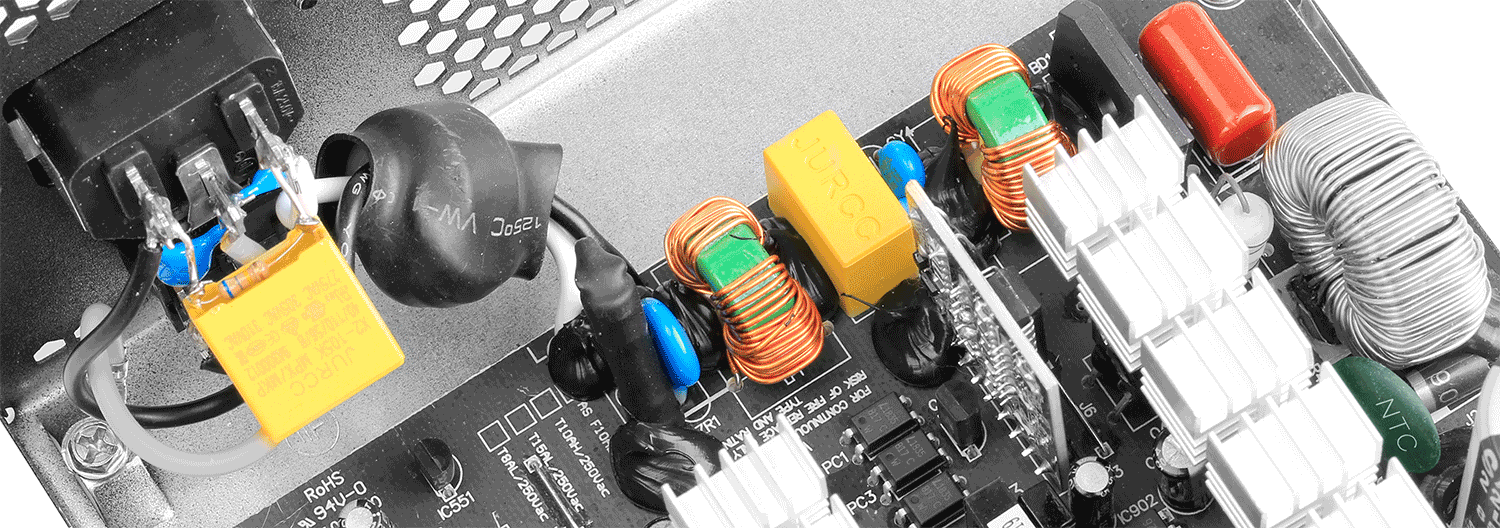

Giriş bölümünde iki aşamalı EMI filtresi



ECO serisi güç kaynaklarının giriş bölümündeki iki aşamalı ve tam filtreleme sayesinde, giriş bölümündeki MOSFET'lerin ve anahtarların oluşturduğu EMI/RFI taşıyıcıları hiçbir durumda şehrin enerji iletim ve dağıtım ağına sızmayacaktır. Ayrıca bu bölüme monte edilen iki bileşenli NTC Termistör ve MOV (Metal Oksit Varistör) sayesinde ECO serisi güç kaynakları, şehirdeki birincil ani akımlara ve şiddetli voltaj yükselmelerine karşı sigortalanmıştır.

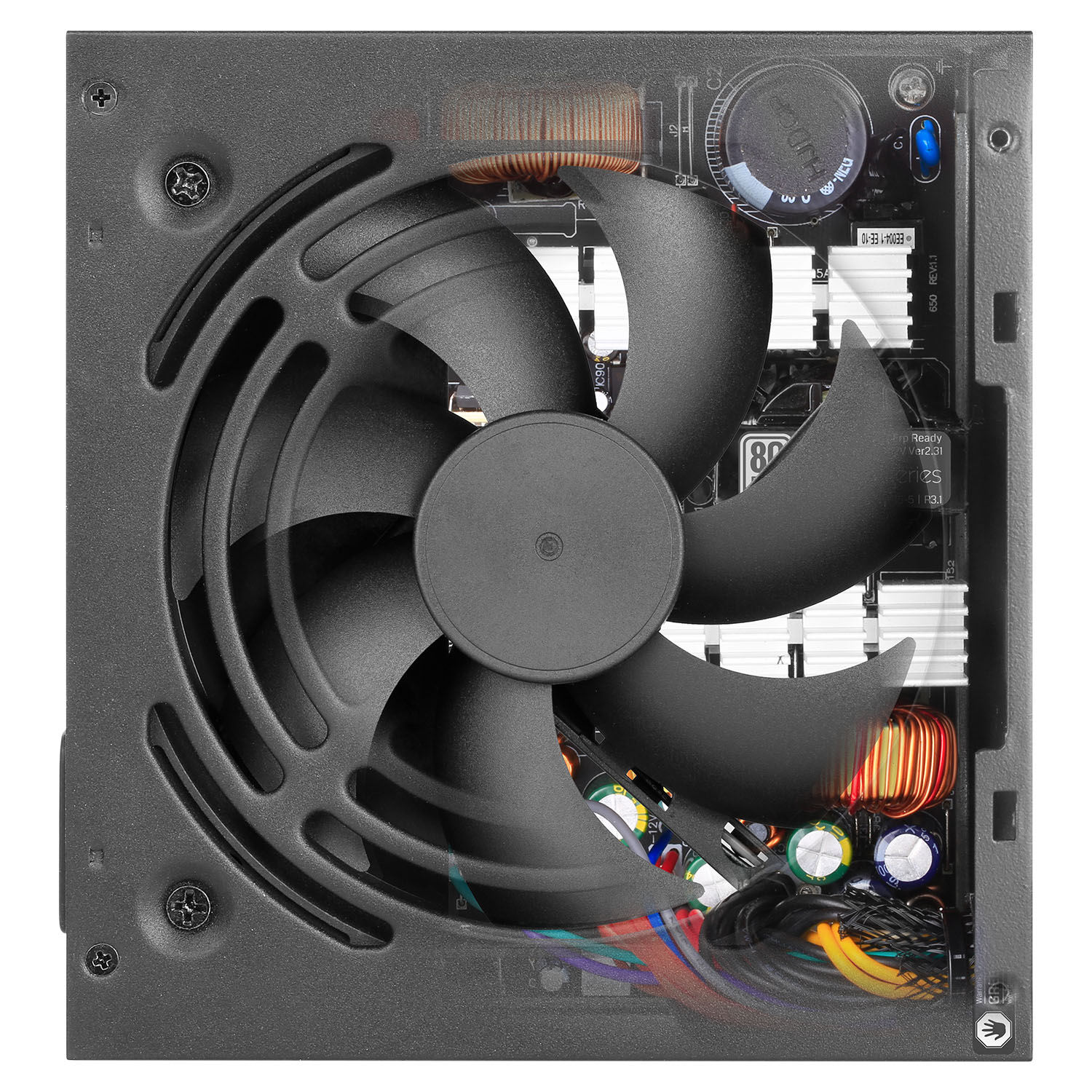

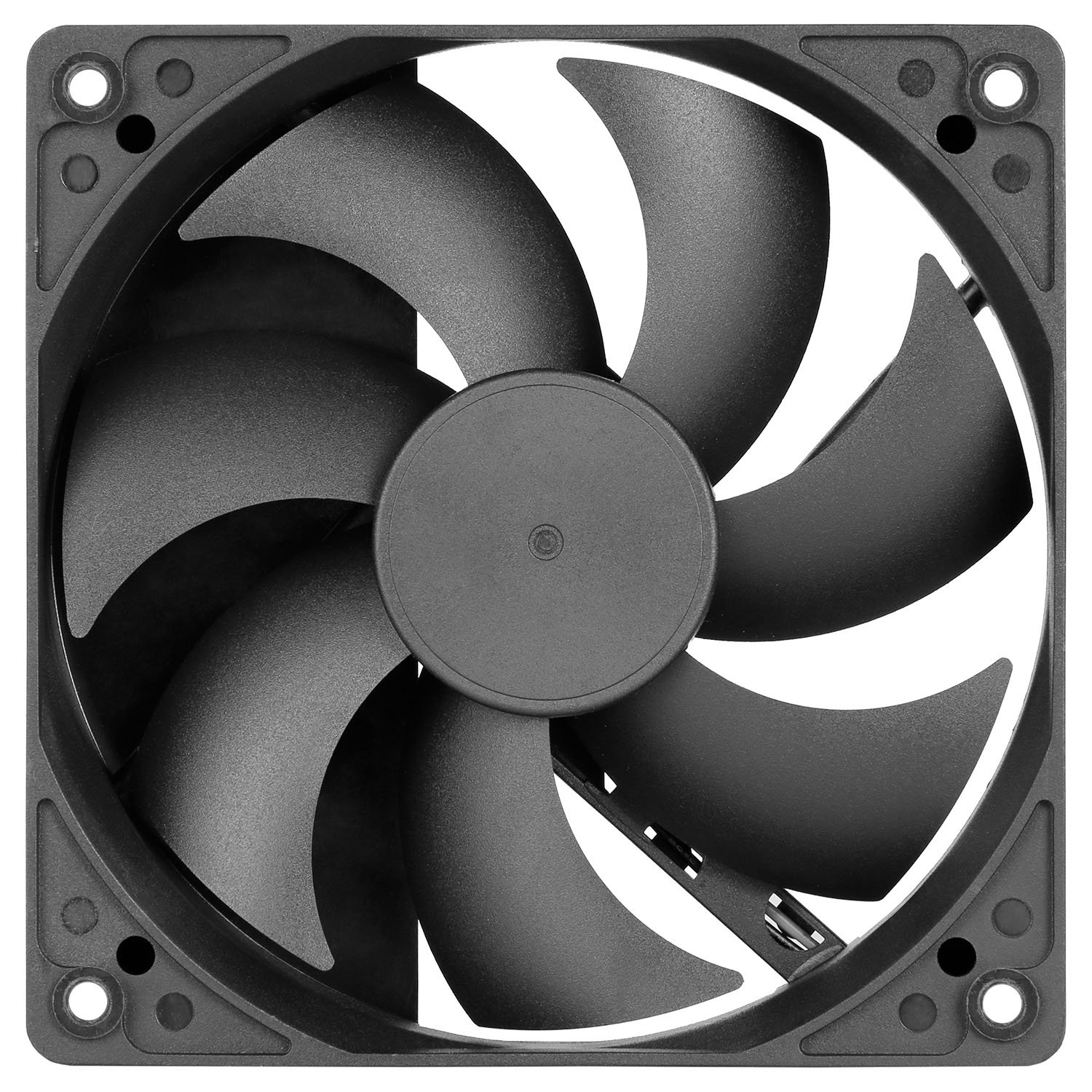

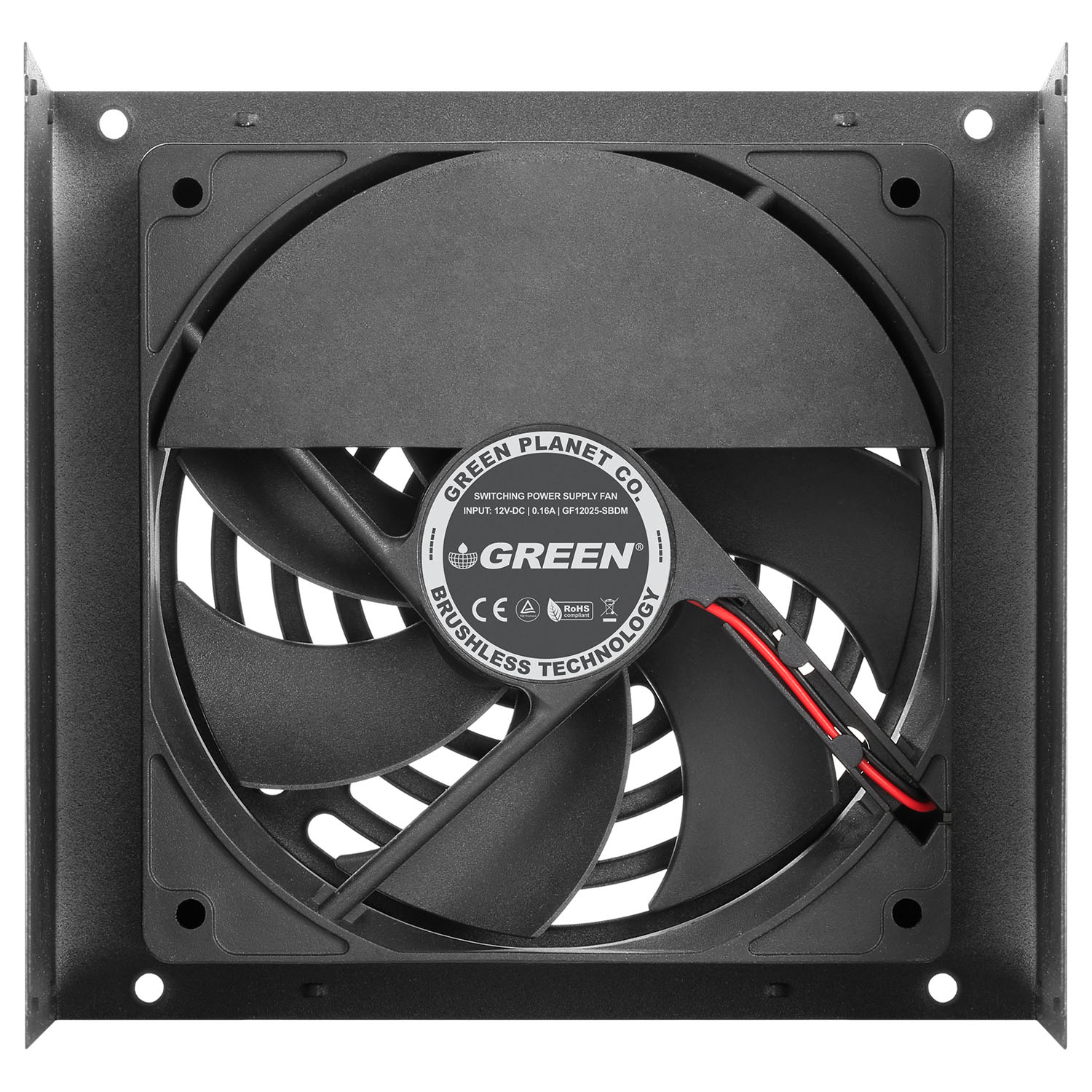

Akıllı fan denetleyicisi sayesinde ultra sessiz

Yeni nesil ECO güç kaynaklarına yönelik ultra akıllı fan denetleyicisi sayesinde bu modellerin ses gürültüsü, güç kaynağının nominal kapasitesinin %70'ine kadar çok düşüktür ve bu aralıkta güç kaynağından neredeyse hiç ses gelmez. fan kullanıcıya ulaşacaktır.



Enerji tüketimi verimliliği, güç faktörü ve fan performansı diyagramı

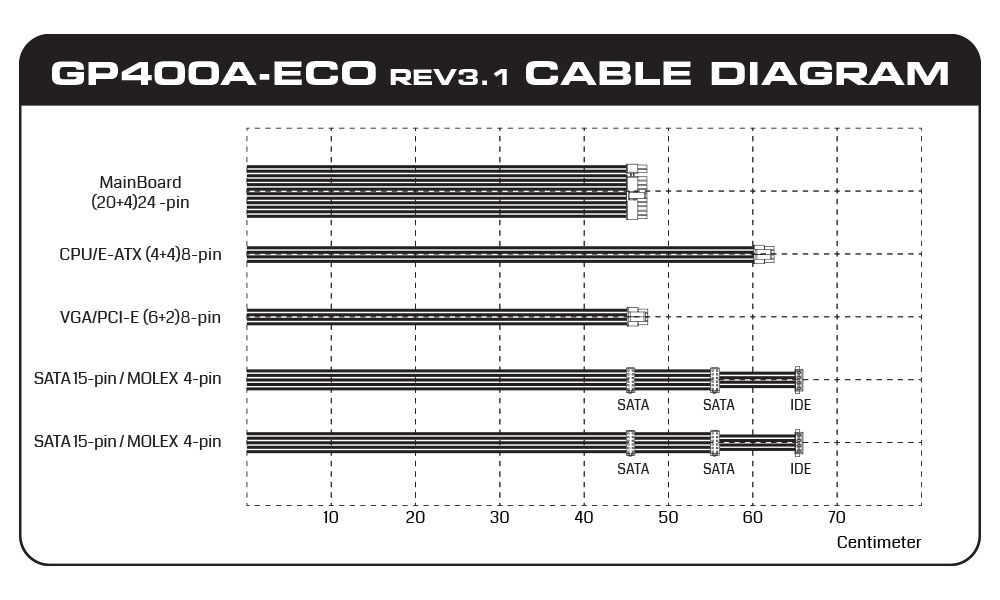

Çıkış kablolarının yapılandırılması

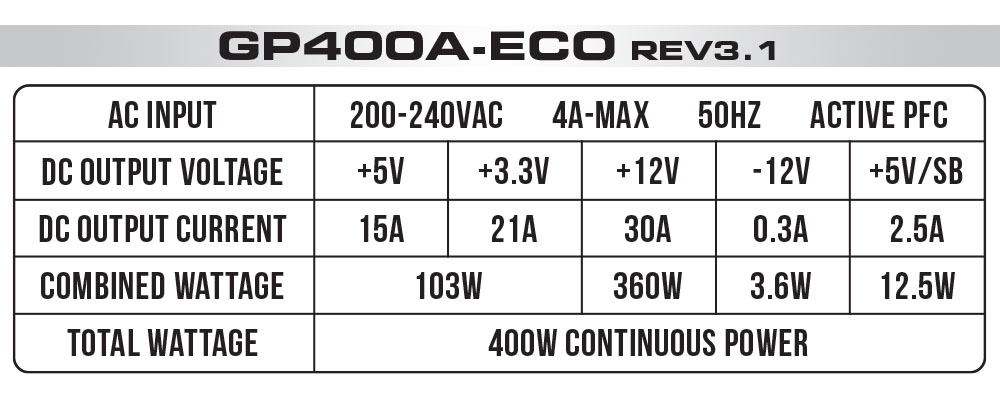

Çıkış raylarının akım ve güç dağıtım tablosu



Genel Özellikler
Seri ECO

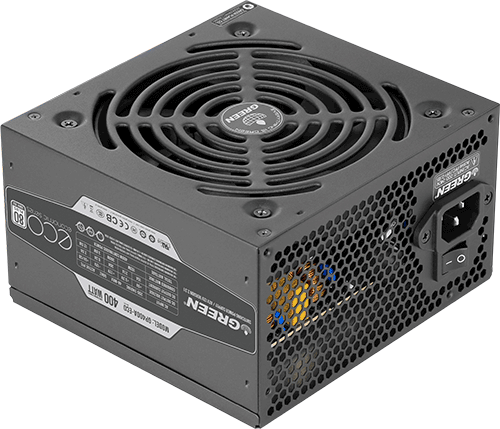

Model GP400A-ECO Rev3.1
Sürekli Güç 400W
Form faktörü ATX PS2
Boyutlar 86mm x 150mm x 140mm
Ağırlık 1180 Gram
Kasa Rengi Siyah
Materyal SGCC
Kablo Yönetim Türü Sabit
Kablo Tipi Örgülü kapak
Düzenleyici CE, TUV, CB, FCC, CUL
Teknik Özellikler
ATX 12V Standard Version v2.31
80Plus 80PLUS Standard
AC Input 200-240Vac RMS
Giriş Akımı 4.0A
Çalışma Nemi Aralığı 90% - 20%
Sürekli Çıkış Nominal Sıcaklığı 0C - 40C
Sıklık 47Hz - 63Hz
230V Effceincy Range 85% - 82%
Ortalama 230 V Verim 82.5%
Bekleme Durumunda Güç Tüketimi ErP Hazır (Bekleme Modunda < 0,5 W)
PFC Tipi Aktif PFC
Güç faktörü 0,9'dan itibaren
Bekleme Süresi 16 ms @ %80 Yükte
Birincil Taraf Topolojisi Çift İleri
İkincil Taraf Topolojisi Grup Yönetmeliği
Birincil Kapasitör Tipi Elektrolitik (SamXon) 85°C
İkincil Kapasitör Tipi Elektrolitik (SamXon) 105°C
Korumalar OVP, UVP, OPP, SCP, SIP
PowerGood Sinyali 100ms - 500ms
MTBF 100.000 Saat @ 25°C, 230Vac, 50Hz
Fan Tipi ve Boyutu 120mm
Çıkış gücü konnektörlerinin sayısı
MB 20+4 Pin 1
CPU 12V 4+4 Pin 1 Qty
PCI-e 6+2 Pin 1 Qty
SATA 4 Qty
4Pin Molex 2 Qty
Çıkış akımı ve gücü
12V Max Load+ 360W
Max 3.3V+ & +5V Combined Power 103W
Maksimum +12V Çıkış Akımı 30A
Maksimum +5V Çıkış Akımı 15A
Maksimum +3.3V Çıkış Akımı 21A
Maksimum +5V/SB Çıkış Akımı 2.5A
Maksimum -12V Çıkış Akımı 0.3A
Warranty / After-sales service
Garanti süresi 3 Yıl

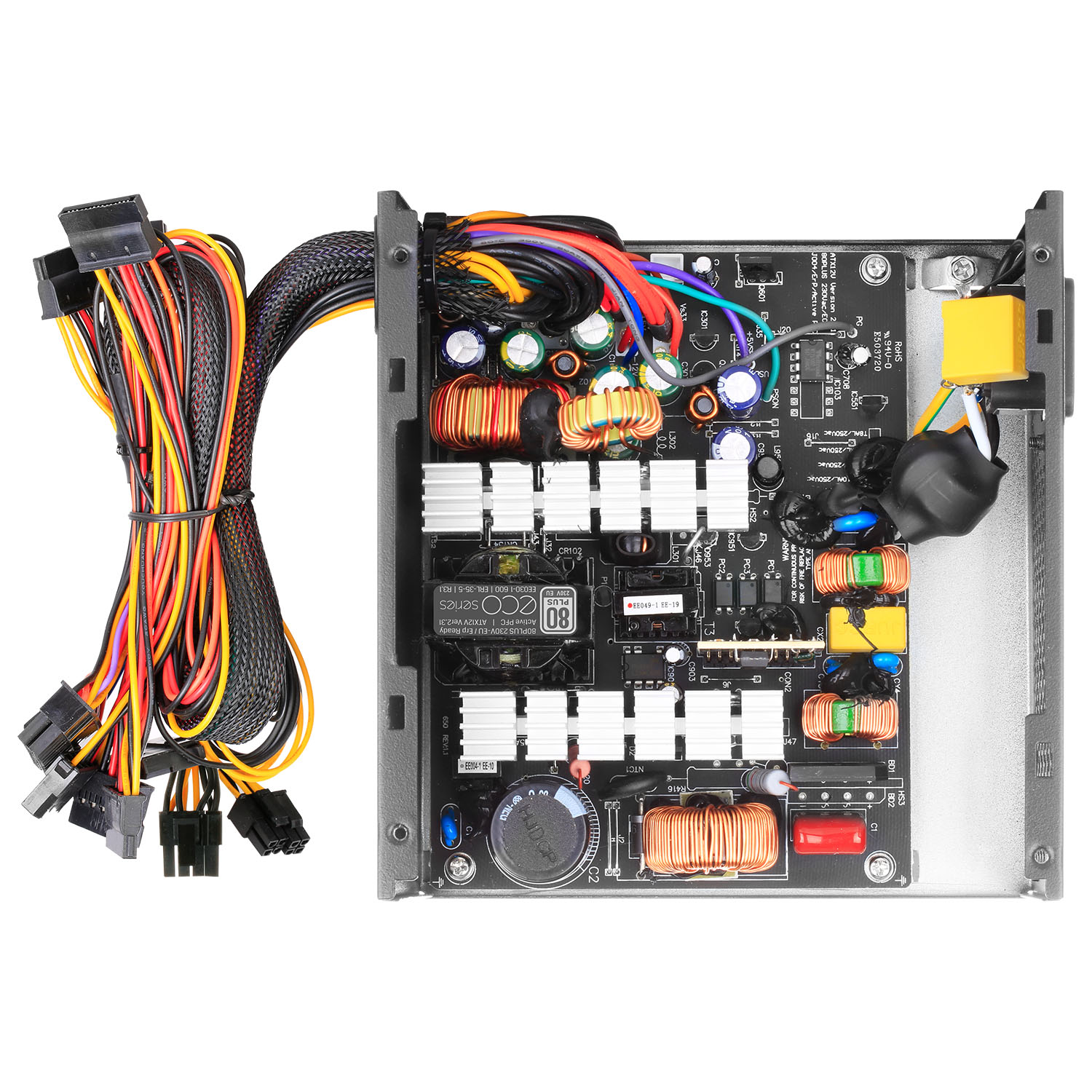

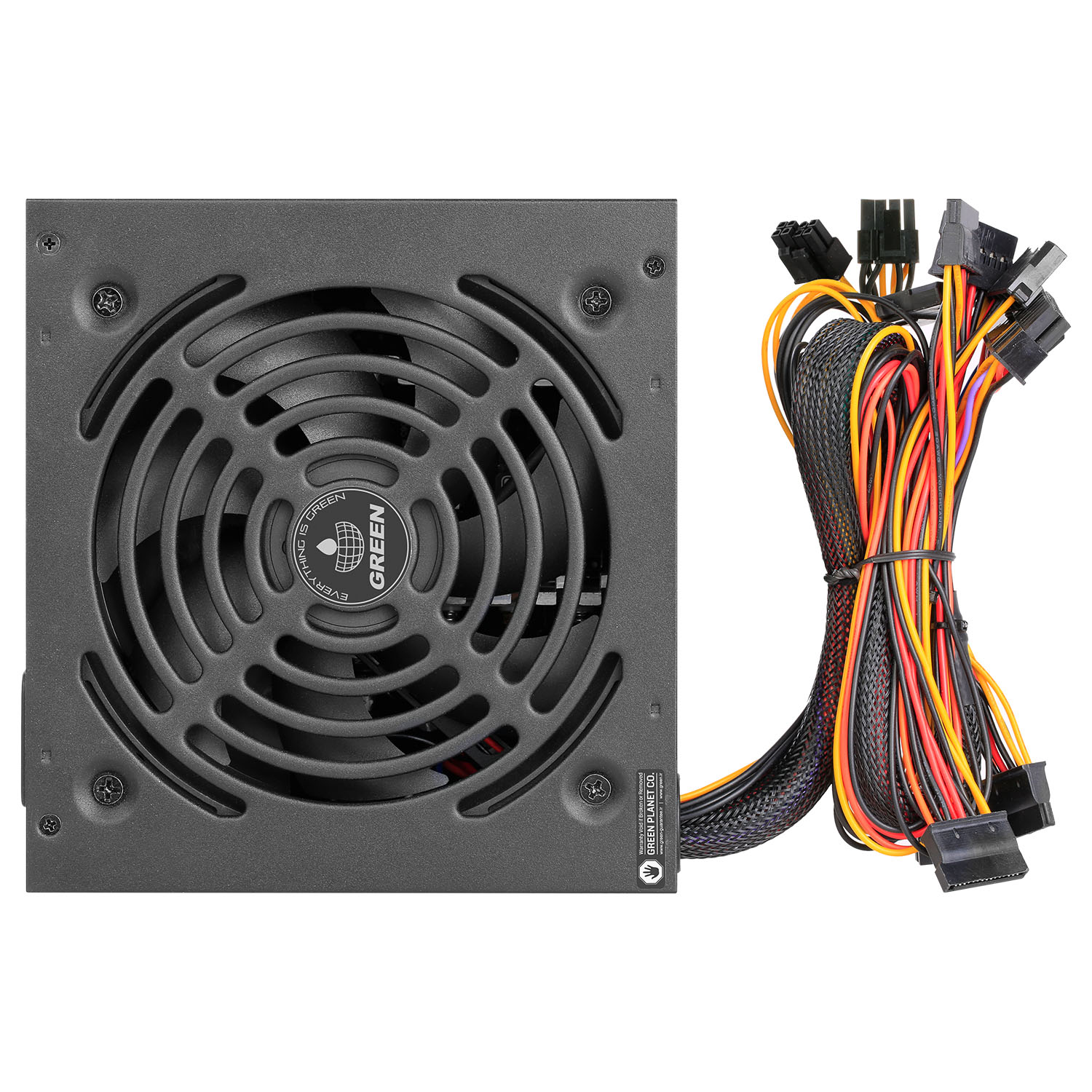

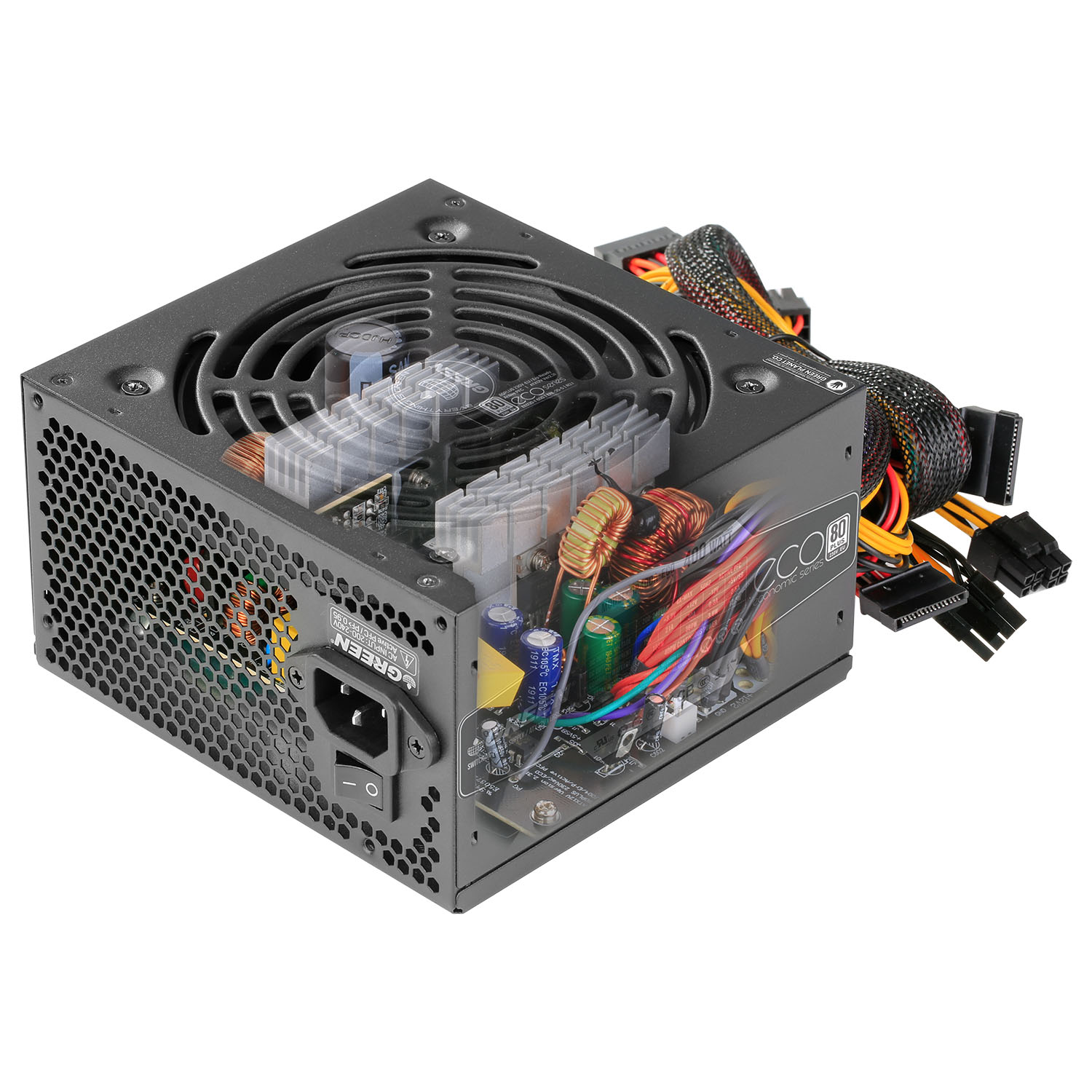

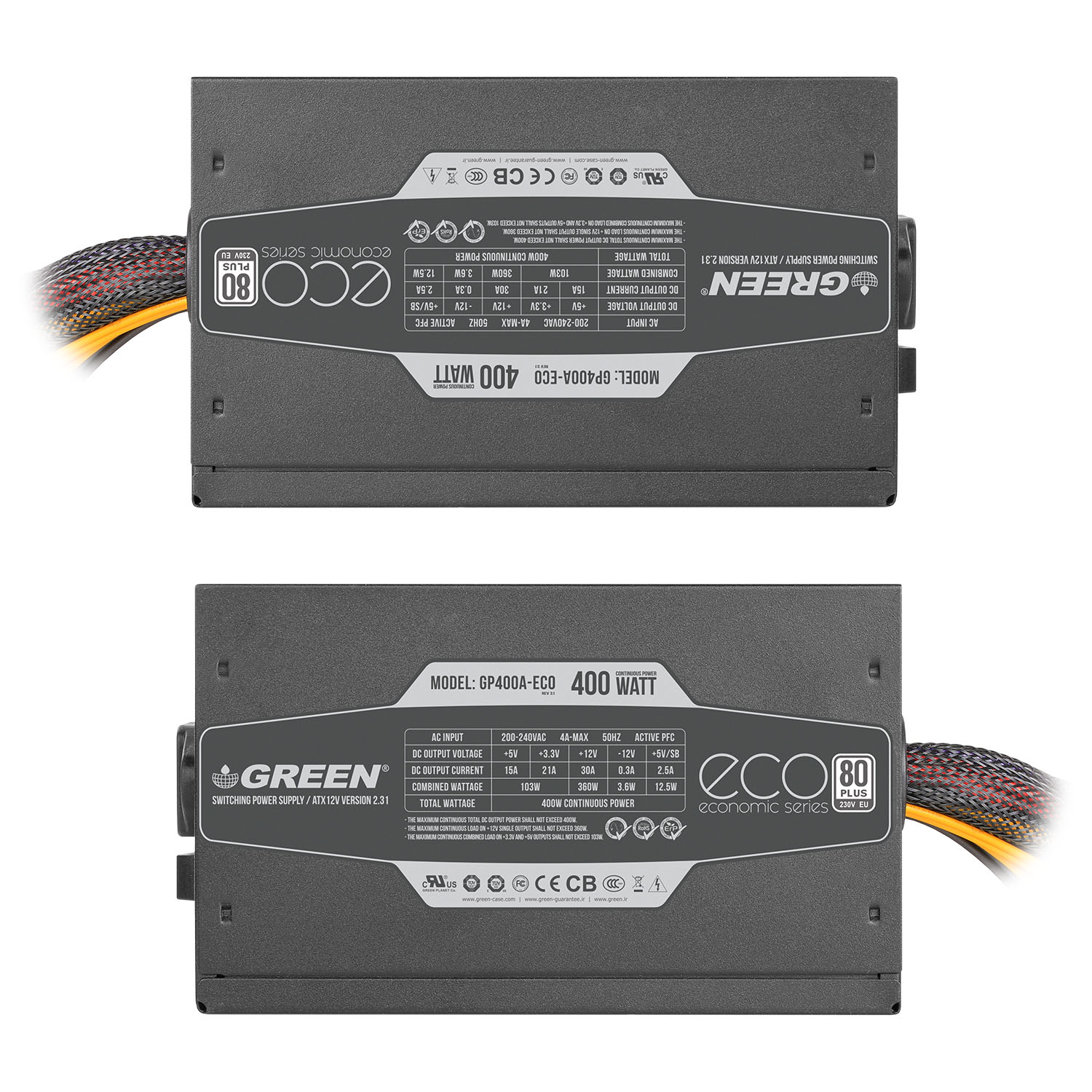

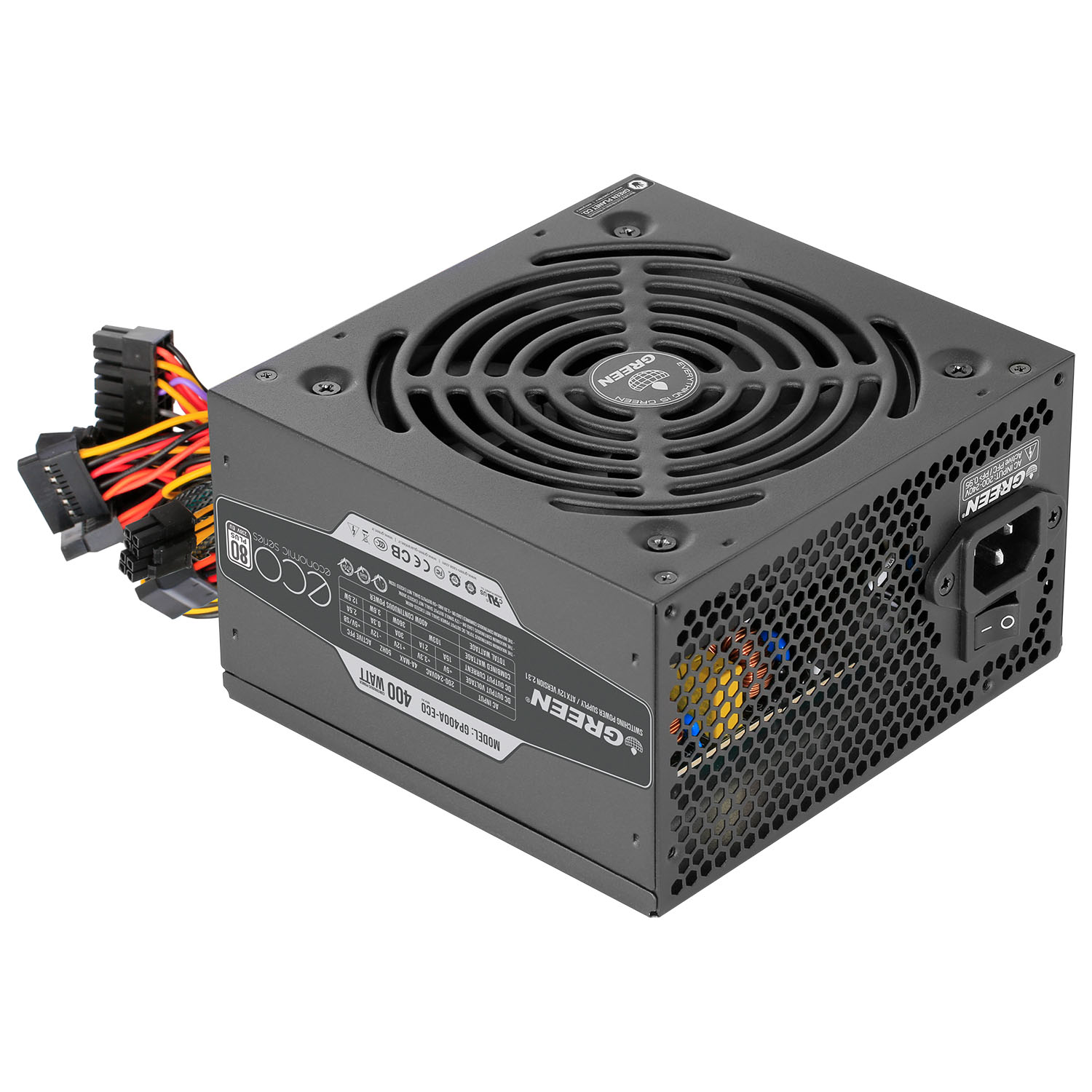

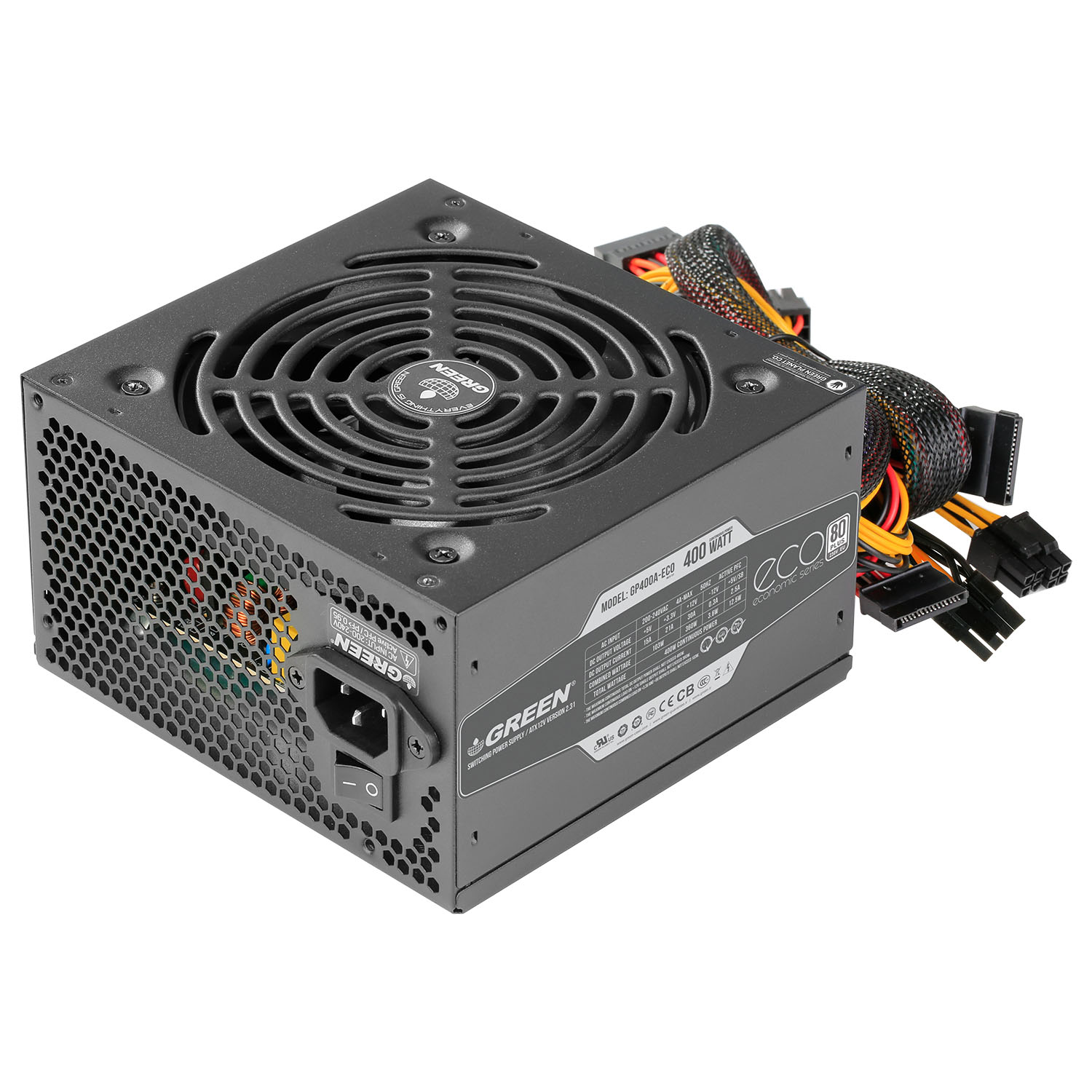

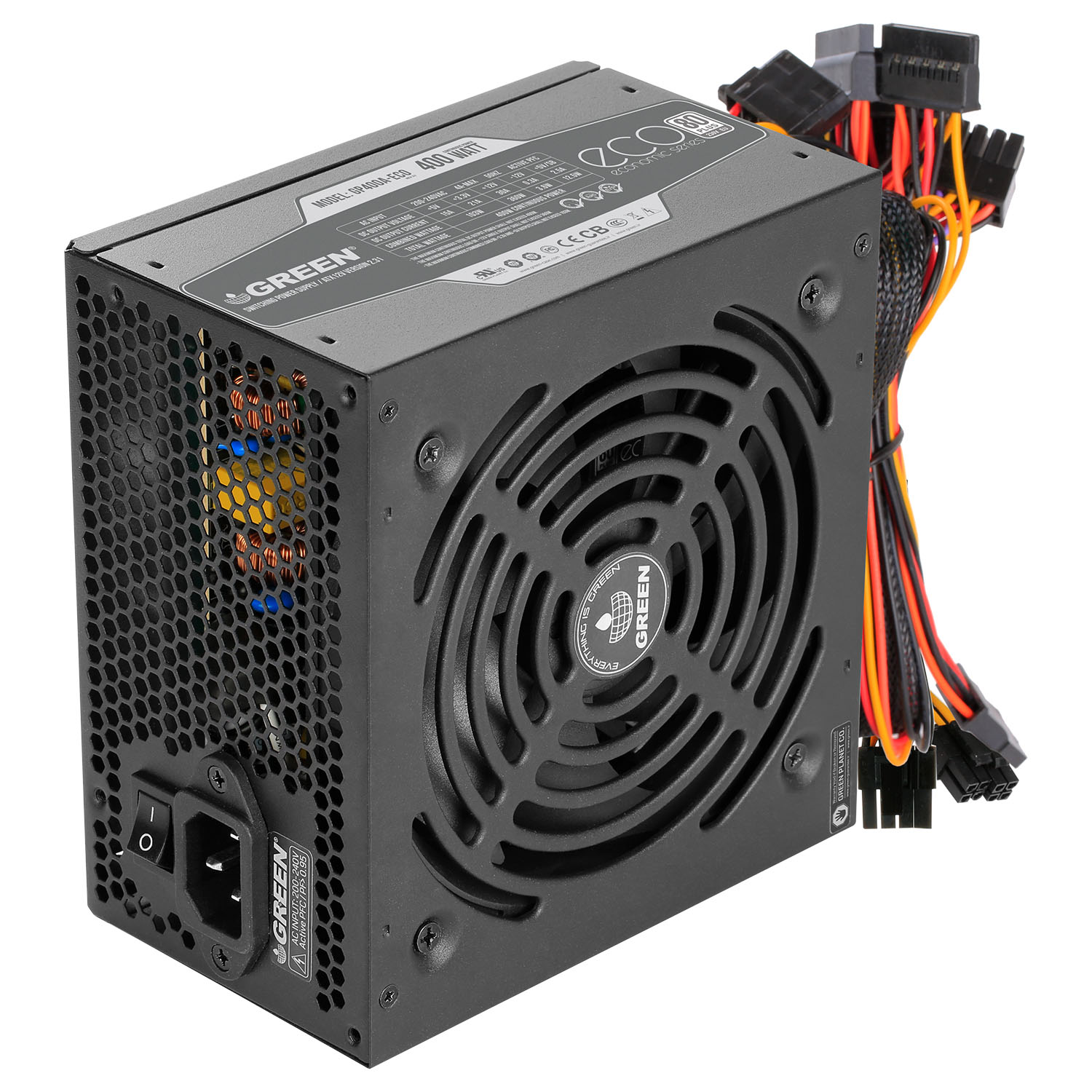

GP400A-ECO Rev3.1 Gallery

Power GP ECO 400 Seri Kullanma Kılavuzu
Size :
Green PSU Karşılaştırma Tablosu
GREEN Güç Kaynakları için Tam Teknik Özellikler karşılaştırması
Size : 2.23MB
GREEN PSU Hesaplama Kılavuzu
Satın Alma Rehberi ve PC donanımının güç tüketimi
Size : 1.69MB
GREEN Ürün kataloğu
Q3-2020 için Tam GREEN Ürün Kataloğu
Size : 52.1MB

Güç Kaynağı Garantisi Nedir Te• Güç kaynağının son kullanma tarihi, cihazın seri numarasının (güç kaynağı ve ürün kutusu üzerinde bulunan) barkod etiketinde belirtilmektedir ve satış sonrası servis desteği için GREEN garanti kriteri yalnızca aynı tarih.

• Barkodda, cihazın seri numarasında veya güç kaynağı garantisinin mühür etiketinde herhangi bir hasar veya değişiklik yapılması geçersiz hale gelecektir.

• Anahtarlamalı güç kaynaklarının kullanımına yönelik sıcaklık aralığı, nem ve temel havalandırma gibi çevresel koşullar, teknik özellikler etiketinde ve kılavuzda listelenmiştir. Belirtilen koşullar dışında elektrikle çalıştırma garantiyi geçersiz kılacaktır.

• Uygunsuz taşıma ve kullanımdan dolayı konektörlerin erimesi, deformasyonu, yanması ve kabloların hasar görmesi, metal kutunun deformasyonu ve solgunlaşması gibi fiziksel hasarlar garantiyi geçersiz kılacaktır.

• Anahtarlamalı güç kaynağı garantisi yalnızca güç üretim işlemlerinden kaynaklanan teknik kusurları, güç kapısının yetkisiz kişiler tarafından açılmasından kaynaklanan teknik kusurları, dahili devrelere yapılan müdahaleleri, güç kaynağı güç çıkışının sarf malzemesi donanımıyla uyumsuzluğunu ve standart dışı yerlere kurulumdan kaynaklanan teknik kusurları ve koşullar vb. garanti hizmetine dahil değildir.

• Çarpma, doğal afetler, yangın, şehir elektrik dalgalanmaları, fiziksel hasarlar, sıvı girişinden kaynaklanan hasarlar garanti kapsamı dışındadır.

• Bilgisayar dışı endüstriyel uygulamalar (LED panoları gibi) ve kripto para birimi çıkarma (madencilik) gibi Power'ın teknik spesifikasyonları dışındaki alışılmamış yazılım ve donanımların hatalı kullanımından kaynaklanan her türlü fiziksel hasar, arıza veya hasar, garantiyi geçersiz kılacaktır.

• Uzmanlarımıza göre, PC bileşenlerinizde genel sistem hasarı olması durumunda, GREEN Garanti YALNIZCA Güç kaynağına yönelik hizmetlerin sağlanmasını içerecektir. Kullanıcı tarafından saklanan diğer donanım bileşenleri ve bilgiler, garanti hizmetlerimiz kapsamında olmayacaktır.

• Tüm modüler ve yarı modüler güç kaynaklarında her modelin kendine özel kabloları bulunmaktadır. Kabloların GREEN uzmanları tarafından onaylanmayan çeşitli örneklerle değiştirilmesi veya başka seri kabloların ve GREEN güç kaynaklarının farklı modellerinin başka bir modelde kullanılması garantiyi geçersiz kılacaktır.

• Cihazın özelliklerinde değişiklik yapılması ve yetkisiz kişilerce açılması garantiyi geçersiz kılacaktır.

• Bilgisayar parçalarının hızla büyümesi ve gelişmesi nedeniyle, cihazın orijinal modelinin bulunmaması durumunda, o anki fiyat farkı dikkate alınarak alternatif modeller sunulmaktadır.

• Arızalı güç kaynağının değiştirilmesi (garanti koşullarına göre), onarımı veya tam teknik test için satış acentelerine veya garanti servis ofisine gönderilmesi alıcının sorumluluğundadır?

1. Lütfen güç kablosunun düzgün şekilde bağlandığından ve güç kaynağının arkasındaki güç düğmesinin açık olduğundan emin olun.

2. Lütfen tüm kabloların doğru ve eksiksiz şekilde bağlandığından ve ayrıca konnektörlerin sisteminize doğru yönde yönlendirildiğinden emin olun.

3. Sistemde kısa devre olmadığından emin olunuz. Bunu yapmak için her seferinde sistem bileşenlerinden birini devreden çıkarın ve tekrar deneyin.

4. Yukarıdakilerden herhangi biri başınıza gelirse, güç kaynağının fişini 2 dakikalığına prizden çekin ve kapatın. Daha sonra güç kaynağını yeniden bağlayın.

5. Eğer Güç yukarıdakilerden herhangi birine uygun olarak sistemi açmazsa, lütfen GREEN satış sonrası servisiyle iletişime geçin.

Bunun için sitenin üst menüsünden “Hesap Makinesi” bölümüne tıklayın. Daha sonra parçalarınızın teknik özelliklerini seçin. Son olarak bu sistem, sisteminizle uyumlu uygun güç kaynağını sunar.

Anahtarlamalı güç kaynaklarının tam testi, özel ekipman ve eğitimli personel gerektirir. Aşağıdaki hileyi kullanarak güç kaynağınızın başlangıçtaki sağlığından emin olabilirsiniz:

- Öncelikle tüm güç konnektörlerini sistemden ve güç kaynağından ayırın. Ardından istediğiniz gücü duvardaki elektrik prizine bağlayın ve gücün arkasındaki güç anahtarını açın. Daha sonra GREEN kabloyu (15 numaralı pin) ve siyah kablolardan birini (16 numaralı pin) bir kablo kullanarak 24 pinli güç konektörüne bağlayın. Güç fanı açılırsa güç kaynağınız görünüşte "Tamam" durumundadır.

- 12V+ gerilim için (sarı teller) maksimum %5 ± Nominal değer: 12,6V+ ila 11,4V+

- Gerilim 5V+ için (kırmızı kablolar) maksimum %5 ± Nominal değer: 5,25V+ ila 4,75V+

- Gerilim 3,3V+ için (turuncu teller) maksimum %5 ± Nominal değer: 3,47V+ ila 3,14V+

- 5VSB+ voltajı için (boya teli) maksimum %5 ± Nominal değer: 5,25V + ila 4,75V+

- Gerilim 12V- için (mavi kablo) maksimum %10 ± Nominal değer: 10,8V- 13,2V-

Evet. Aktif PFC devresi ve GREEN güç kaynaklarının giriş bölümünde sağlanan korumalar sayesinde, bu tip UPS'i tüm GREEN güç kaynağı modellerine bağlama konusunda endişelenmenize gerek yoktur.

Hayır. Farklı modellerin kablolarını diğer modellere bağlamaktan kesinlikle kaçının. Pimlerin düzeni, tellerin çapı ve konektörlerin metal alaşımı, farklı GREEN güç kaynakları ailelerinde benzersizdir. Yalnızca güç kutusunun içindeki kabloları veya GREEN satış sonrası servis birimi tarafından onaylanan kabloları kullanın.

Hayır. Piyasadaki çoğu PCIe yükseltici, PCIe x16 standardından (yaklaşık 75W) daha fazla güç taşır. Ancak ATX standartlarına göre SATA ve molex konektörleri maksimum 54W güç aktarımına sahiptir. Bu da bu konnektörlere 21W'ın daha fazla uygulanması anlamına gelir ve bu da kullanıcı açısından birçok soruna yol açacaktır.

Tüm GREEN güç kaynaklarında bulunan işlemci güç konektörü (E-ATX) 4 + 4 pin tipinde olup, birbirlerine özel bir soket aracılığıyla bağlanır. Bu soketi ayırmak için soketi her iki taraftan çekip çıkarmanız yeterlidir.

Bu boş pin -5V'luk bir voltaja karşılık gelir. ATX12V v2.01 ve üzeri güç kaynaklarında bu voltaj kaldırılmıştır. Sonuç olarak tüm modern ve yeni güç kaynaklarında bu pin bulunmamaktadır.
