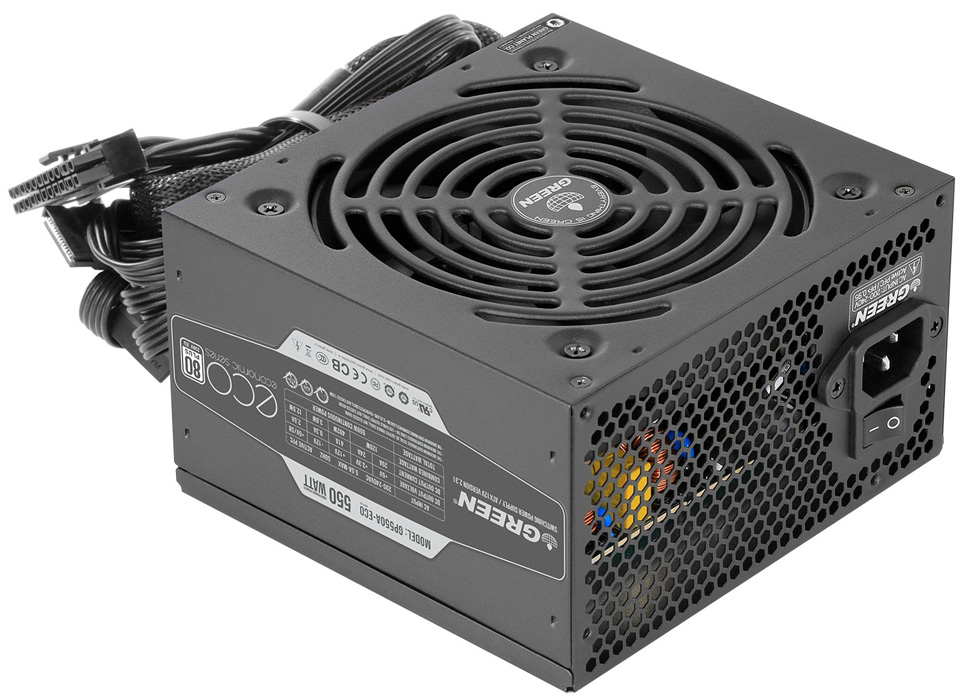

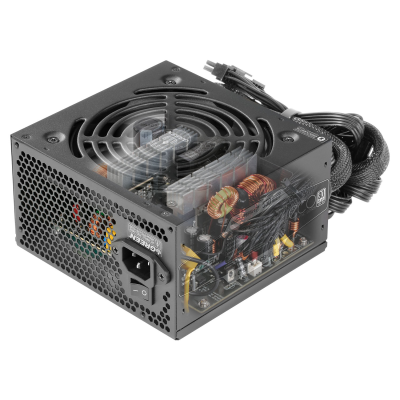

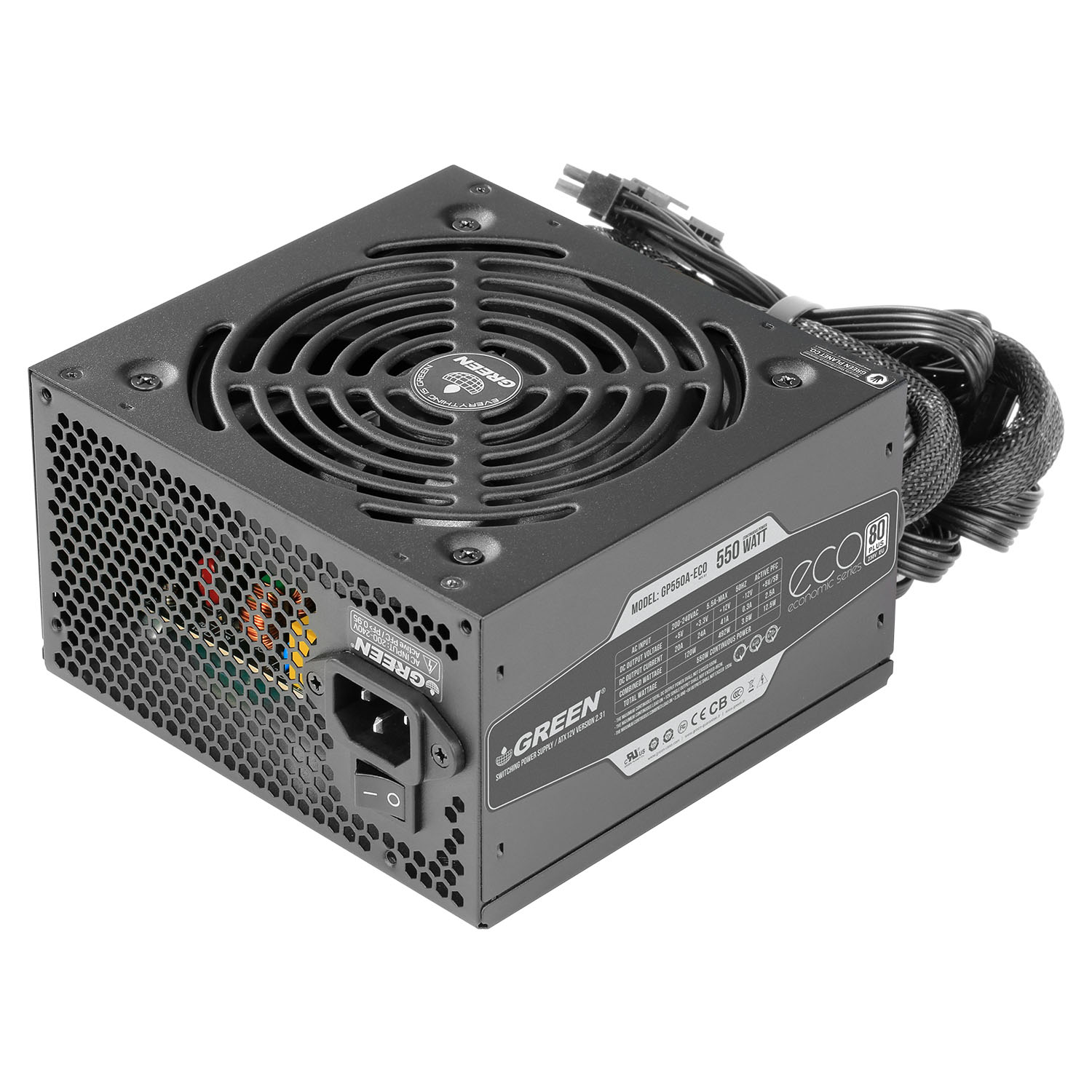

GP550A-ECO Rev3.1

ECO Green serisi güç kaynaklarının ana özelliği olağanüstü performans-fiyat oranıdır. Aslında bu seri, sınırlı bir bütçeyle bile garantili ve güvenilir satış sonrası hizmeti olan standart bir güç satın almak isteyen kullanıcılara yöneliktir.

  • Ev / ofis / oyun uygulamaları için uygundur
  • 40°C'ye kadar ortam sıcaklığında bile nominal güç sağlama yeteneği
  • %20 ila %100 yük koşullarında 0,90'ın üzerinde performansa sahip güç faktörü düzeltme devresine (Aktif PFC) sahiptir.
  • Tüm güç bölümlerinde SamXon firmasının ürettiği 105C tipi 105C kondansatörlerin kullanılması
  • Gerilim regülasyonunda doğruluğu artırmak ve çıkış dalgalanmasını azaltmak için CLC filtrelerinin kullanılması
  • 80Plus Standardına göre yüksek enerji tüketimi verimliliği
  • En son ERP 2013 yük değişikliklerine göre Bekleme modunda 0,3 W'tan az enerji tüketimine sahiptir.
  • Daha güzel bir montaj ve daha iyi hava sirkülasyonu için düz siyah kablolarla donatılmıştır.
  • Giriş ve çıkış bölümünde tüm güvenlik korumaları mevcuttur (OVP/UVP/OCP/OPP/OTP/SCP/SIP)
  • Bekleme Süresi %100 yükte bile en az 12 ms
  • Giriş gücünü mümkün olduğunca iyileştirmek için giriş bölümünde iki katmanlı bir EMI filtresi ile donatılmıştır
  • Akıllı fonksiyonlu ultra sessiz fan
  • 3 Yıl garanti ve 5 yıl satış sonrası servis

Minimum maliyetle standart bir güce sahip olun

Fiyat performans için tasarlandı

ECO serisi güç kaynaklarının ana özelliği olağanüstü performans-fiyat oranıdır. Aslında bu seri, sınırlı bir bütçeyle bile garantili ve güvenilir satış sonrası hizmeti olan standart bir güç satın almak isteyen kullanıcılara yöneliktir.

Maksimum enerji tüketimi verimliliği %88

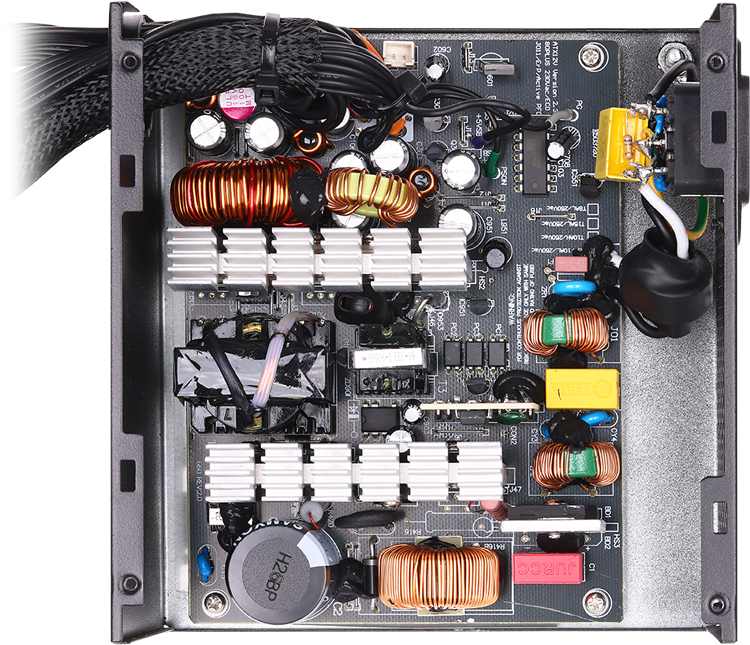

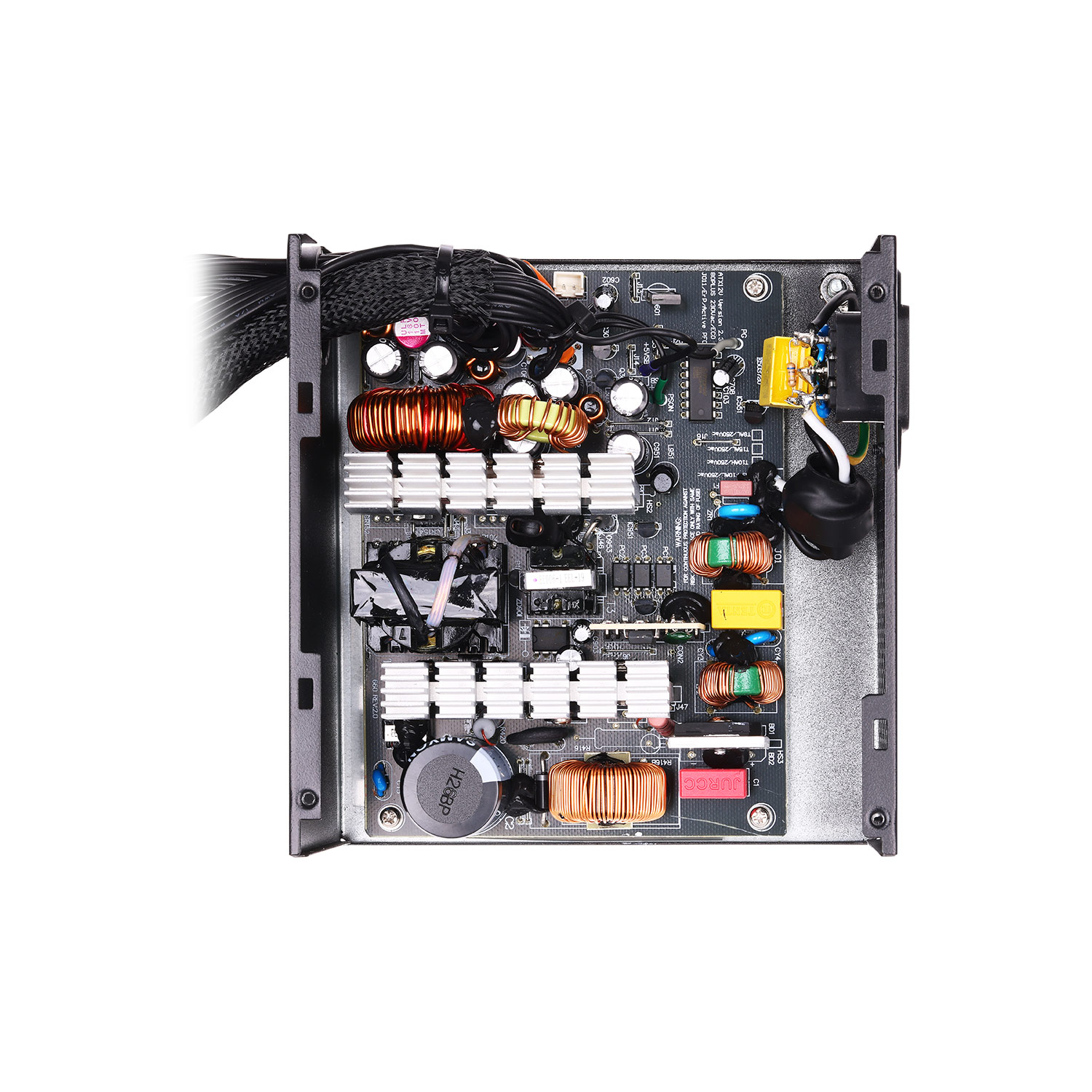

İleri topoloji ve tam otomatik üretim ve kalite kontrol sürecinin yanı sıra yüksek kaliteli parça ve malzemelere sahip olmak, bu serinin verimliliğini bu seri için 80PLUS Standardının maksimum %88'ine kadar artırmıştır. Bu, enerji tüketimi kayıplarını, ısıyı azalttı ve bu serinin tamamen sessiz çalışmasını sağladı.

Aktif PFC güç faktörü düzeltmesi

Anahtarlamalı güç kaynaklarında doğrusal olmayan birçok unsurun bulunmasıyla birlikte güç faktörü düzeltme (PFC) sistemlerinin kurulması ihtiyacı, enerji tüketimi kayıplarını azaltmanın yanı sıra kullanıcının elektrik maliyetlerini de azaltır. ECO serisi güç kaynaklarının giriş kısmında kullanılan APFC devresi sayesinde %20'den fazla yükte güç faktörü 0,9 civarında ve hatta daha da fazla olacaktır.

ERP standardı 2013

Anahtarlamalı güç kaynakları, şehir elektriğine bağlı oldukları sürece, 5V Standby+ devresinin varlığı nedeniyle kapalı olsalar bile her zaman az miktarda elektrik tüketirler. Kontrollü ve modern tüketime sahip bekleme devresi ile donatılmış güç kaynaklarında bu miktar çok daha düşüktür. Bu durumda ECO serisi güç kaynakları 0,3 W'tan daha az enerji tüketir; bu, bu fiyat aralığında türünün tek örneğidir.

Üst düzey modeller gibi tam koruma!

ECO serisi güç kaynaklarının 550/600W modelleri, sağlığınızı ve sisteminizin değerli parçalarını bile korumak için üst düzey modeller gibi tüm güvenlik korumalarına (OVP, UVP, OCP, OPP, SCP, OTP, NLO, SIP) sahiptir. Mümkün olan en kötü koşullar garanti edilir. Ayrıca bu modellerin süpervizör çipi üzerinde yapılan optimizasyonlar, bu korumaların performansının benzer modellere göre daha doğru ve daha hızlı olmasını sağlamıştır.

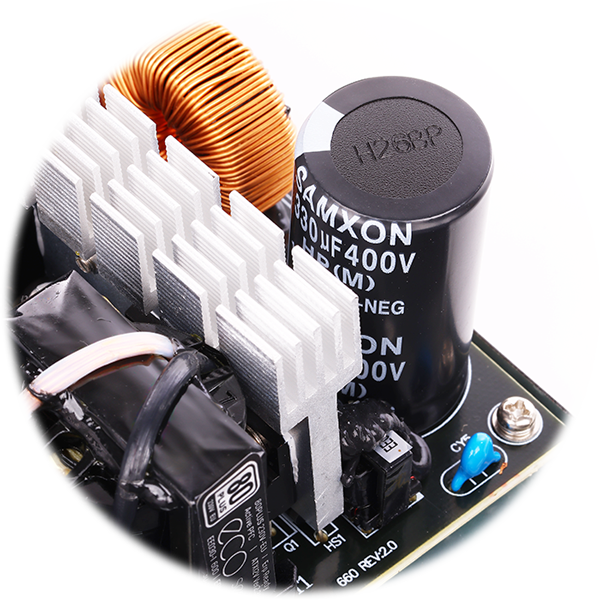

SamXon şirketi tarafından üretilen dayanıklı 105C kapasitörler

Yüksek kaliteli bir kapasitör, çıkış dallarının ömrünün ve voltaj stabilitesinin arttırılmasında her zaman belirleyici bir rol oynar. 450W/500/550/600W ECO Rev3.1 Green serisi modeller, giriş ve çıkış bölümlerinde tanınmış SamXon firmasının ürettiği 105C yüksek kaliteli kapasitörlerle donatılmıştır. Bu kapasitörler, modern üretim süreci ve kullanılan 1. sınıf malzeme nedeniyle benzer numunelere göre çok daha uzun ömürlüdür.

Çıkış bölümünde katı kapasitörler (Katı) tip 105C

550/600W ECO serisi modellerin sekonder kısmının en hassas kapasitörleri Solid ve 105C arasından seçilmiştir. Katı kapasitörler, yüksek frekanslarda geleneksel elektrolit türlerine göre çok daha iyi performans gösterir, daha düşük eşdeğer seri direnç (ESR) gösterir ve yüksek sıcaklıkta stabiliteleri önemli ölçüde daha yüksektir.

40C ortam sıcaklığında bile istikrarlı performans

Optimize edilmiş tasarım ve yüksek kaliteli malzeme ve parçalar, ECO Green serisi güç kaynaklarının, 40 santigrat derecelik ortam sıcaklığında bile nominal güçlerini tamamen kararlı ve garantili bir şekilde sunabilmesini sağlamıştır.

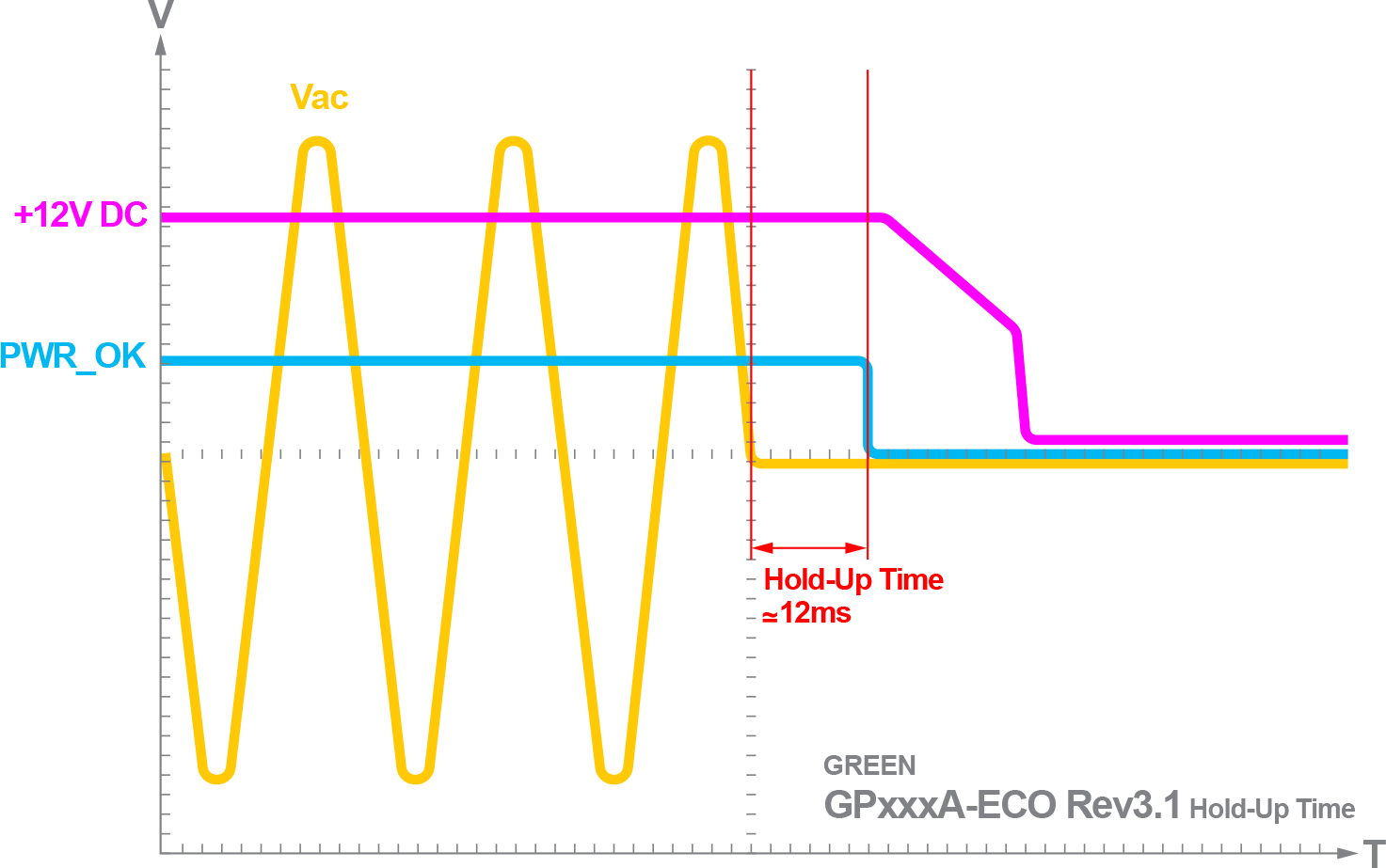

Bekleme Süresi %100 yükte en az 12 ms

ECO güç kaynağının kafasında uygun kapasitede, yüksek kaliteli bir giriş kapasitörünün (Bulk) bulunması, maksimum çıkış gücünde bile bekleme süresinin 12 ms civarında olmasına neden olmuştur. Bu miktardaki kesinti toleransı, bu serinin dengesiz şehir elektriği koşullarında garantili performansını garantilemiş ve yavaş performans gösteren UPS'lerin ECO serisi güç kaynakları ile uyumluluğunu sağlamıştır.

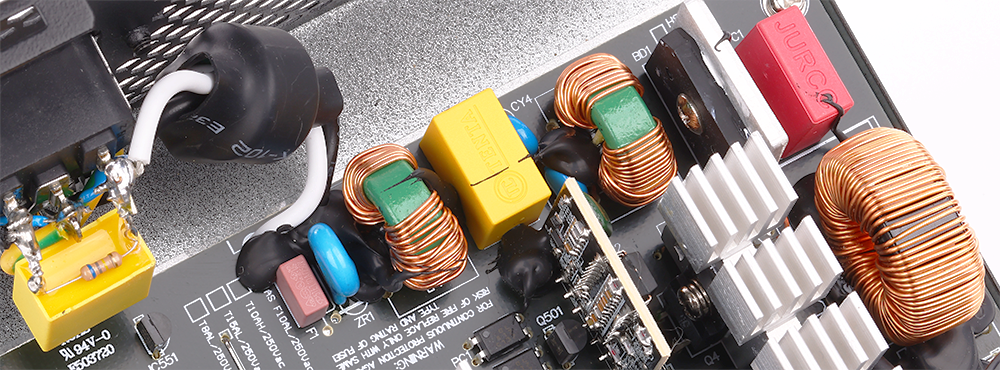

Giriş bölümünde iki katmanlı bir EMI filtresi ile donatılmıştır



ECO serisi güç kaynaklarının giriş bölümündeki iki katmanlı ve tam filtreleme sayesinde, giriş bölümündeki MOSFET'ler ve anahtarların oluşturduğu EMI/RFI taşıyıcıları hiçbir durumda şehrin enerji iletim ve dağıtım ağına sızmayacaktır. Ayrıca bu bölümde gömülü olan iki adet NTC Termistör ve MOV (Metal Oksit Varistör) sayesinde ECO serisi güç kaynakları ani akımlara ve şiddetli şehir voltajı yükselmelerine karşı sigortalıdır.

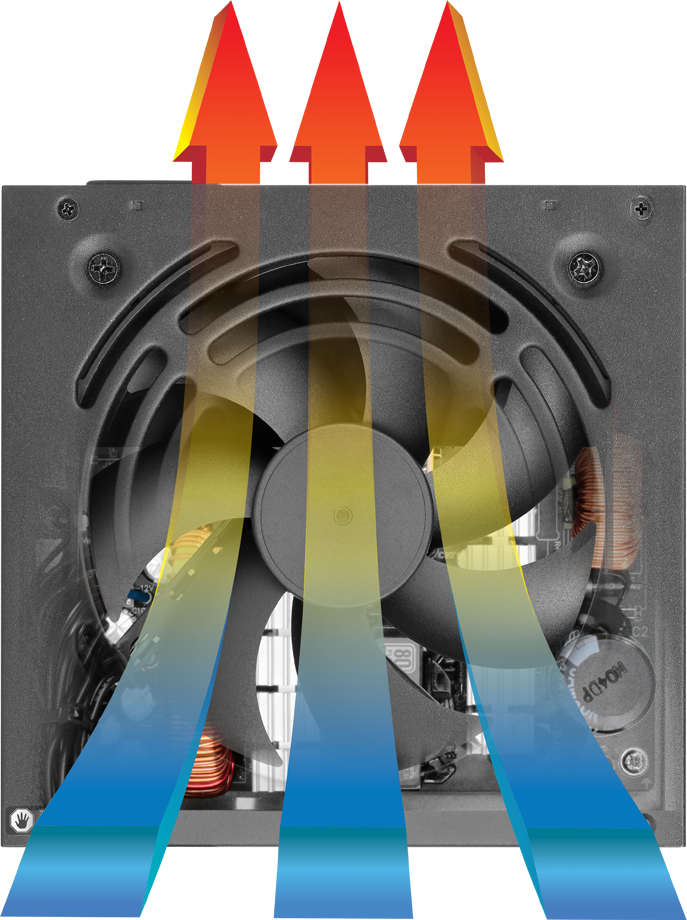

Akıllı fan denetleyicisi sayesinde süper sessiz

Yeni nesil ECO güç kaynakları için tasarlanan süper akıllı fan kontrolcüsü sayesinde bu modellerin ses gürültüsü nominal gücün yaklaşık %70'ine kadar oldukça düşüktür ve bu modelde güç fanından gelen ses pratik olarak kullanıcının kulağına ulaşmayacaktır. menzil.

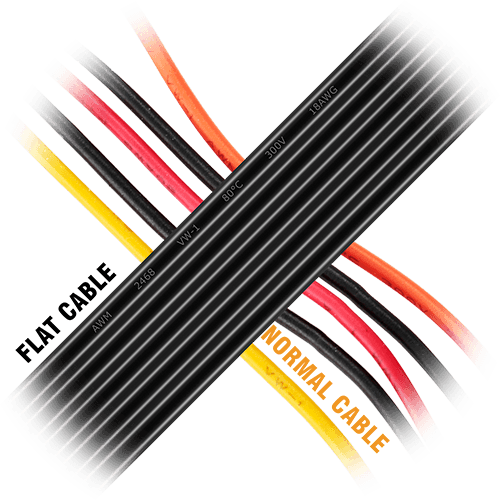

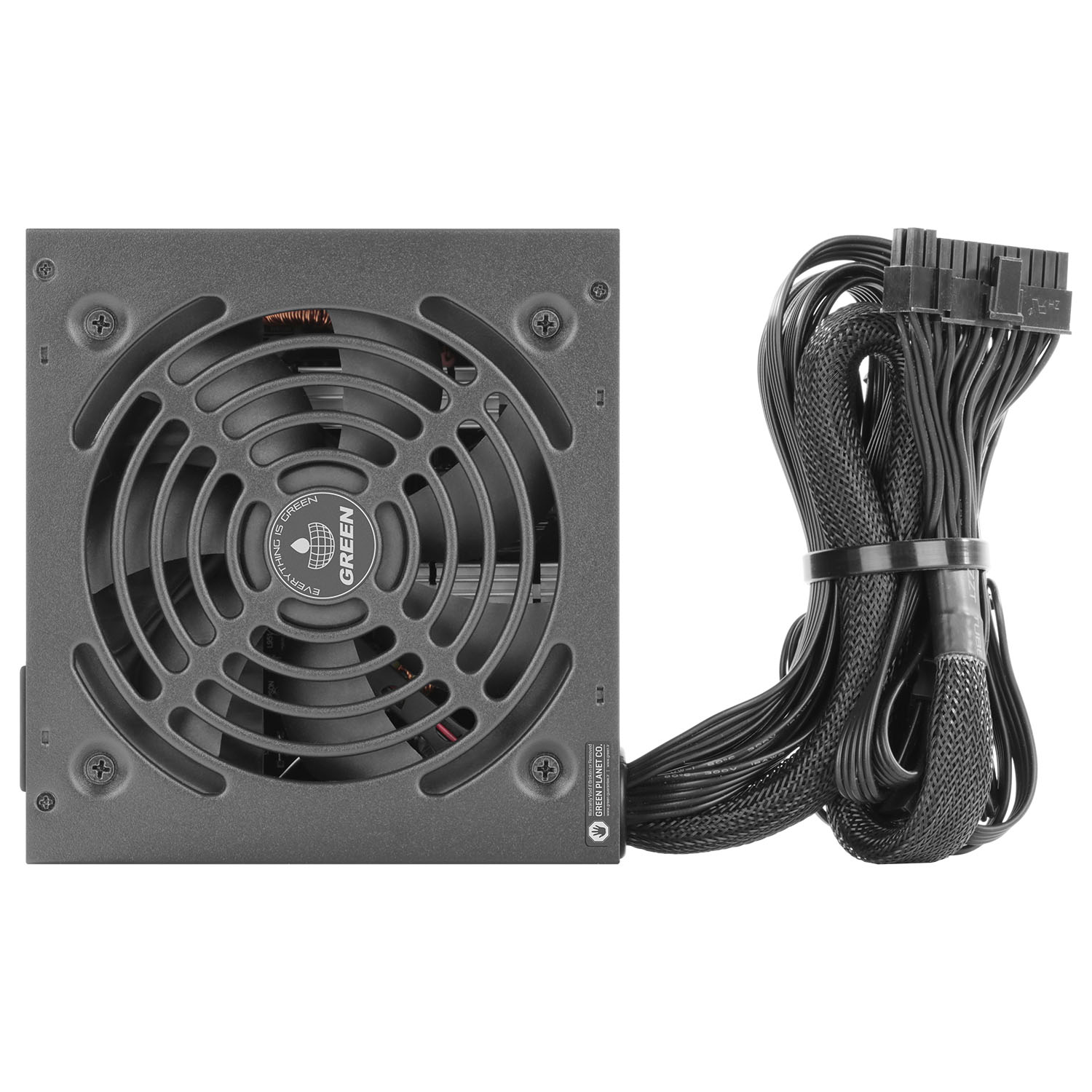

Siyah ve tamamen düz çıkış kabloları

ECO serisinin 450W/500/550/600W modellerinde tüm çıkış kabloları düz tip olup tamamı siyah renktedir. Yassı kablolar yaygın tiplere göre daha esnektir, bu da parçaların kablolanmasını kolaylaştırır ve sistem montajını daha güzel hale getirir.

Enerji tüketimi verimliliği, güç faktörü ve fan performansı tablosu

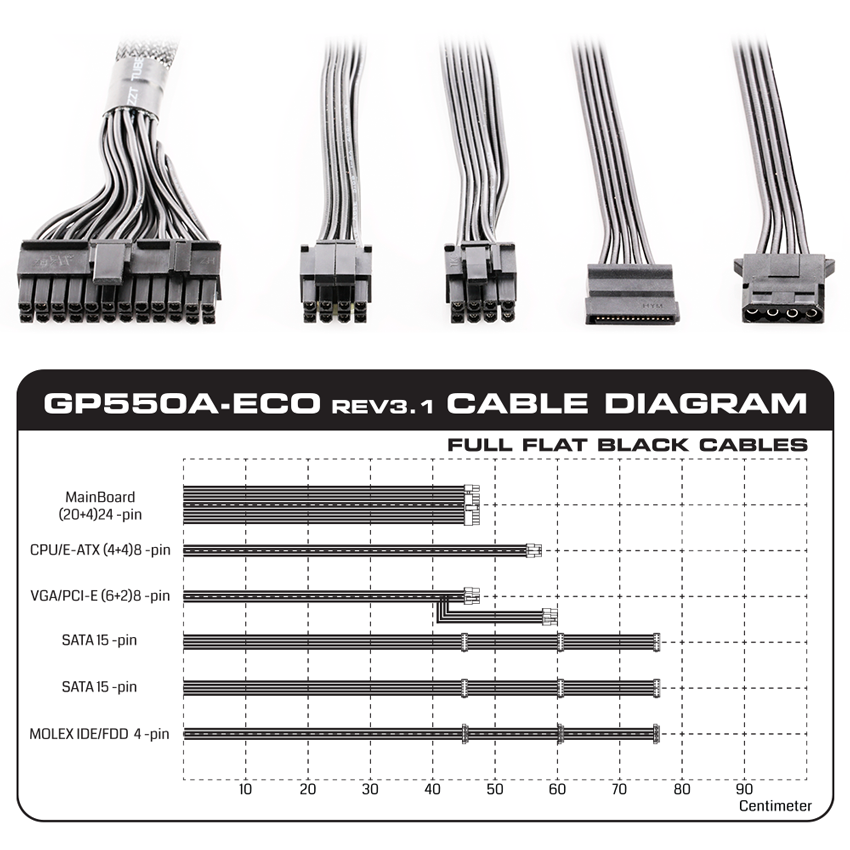

Çıkış kablolarının konfigürasyonu

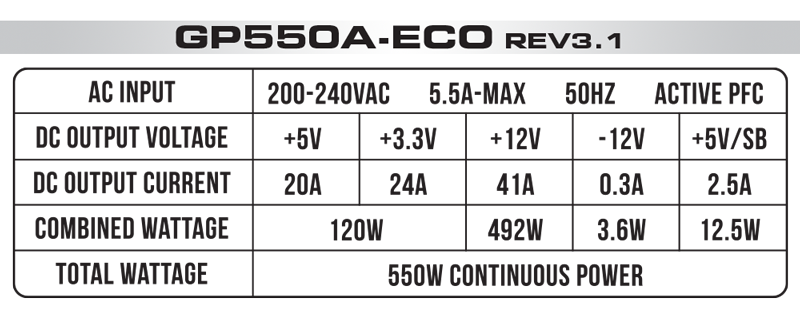

Çıkış dallarının akım ve güç bölümü tablosu

<
Genel Özellikler
Seri UK
Model GP550A-ECO Rev3.1
Sürekli Güç 550W
Form faktörü ATX PS2
Boyutlar 86mm x 150mm x 140mm
Ağırlık 1650 Gram
Kasa Rengi Siyah
Materyal SECC zımparalanmış kaplamaya sahiptir
Kablo Yönetim Türü Sabit
Kablo Tipi Dokuma örtü ile
Düzenleyici CE, TUV, CB, FCC, CUL, UL
Teknik Özellikler
ATX 12V Standard Version v2.4
80Plus 80PLUS WHITE
AC Input 200-240Vac RMS
Giriş Akımı 5A
Çalışma Nemi Aralığı 90% - 20%
Sürekli Çıkış Nominal Sıcaklığı 0C - 45C
Sıklık 47Hz - 63Hz
230V Effceincy Range 92.5% - 90%
Ortalama 230 V Verim 86.5%
Bekleme Durumunda Güç Tüketimi ErP Hazır (Bekleme Modunda < 0,5 W)
PFC Tipi Aktif PFC
Güç faktörü 0,95'ten büyük
Bekleme Süresi 10ms @ 100% Yükte
Birincil Taraf Topolojisi Çift İleri
İkincil Taraf Topolojisi Senkron Doğrultma ve DC-DC Dönüştürücüler
Birincil Kapasitör Tipi Tüm Japon elektrolit tipi 105C
İkincil Kapasitör Tipi Japon/Tayvan tipi 105C katı ve elektrolit
Korumalar OCP, OVP, UVP, OPP, SCP, OTP, SIP, NLO
PowerGood Sinyali 100ms - 500ms
MTBF 100.000 Saat @ 25°C, 230Vac, 50Hz
Fan Tipi ve Boyutu 120mm - Çift Bilyalı Fan
Çıkış gücü konnektörlerinin sayısı
MB 20+4 Pin 1
CPU 12V 4+4 Pin 1 Qty
PCI-e 6+2 Pin 2 Qty
SATA 6 Qty
4Pin Molex 3 Qty
Çıkış akımı ve gücü
12V Max Load+ 492W
Max 3.3V+ & +5V Combined Power 120W
Maksimum +12V Çıkış Akımı 41A
Maksimum +5V Çıkış Akımı 20A
Maksimum +3.3V Çıkış Akımı 24A
Maksimum +5V/SB Çıkış Akımı 2.5A
Maksimum -12V Çıkış Akımı 0.3A
Warranty / After-sales service
Garanti süresi 3 Yıl

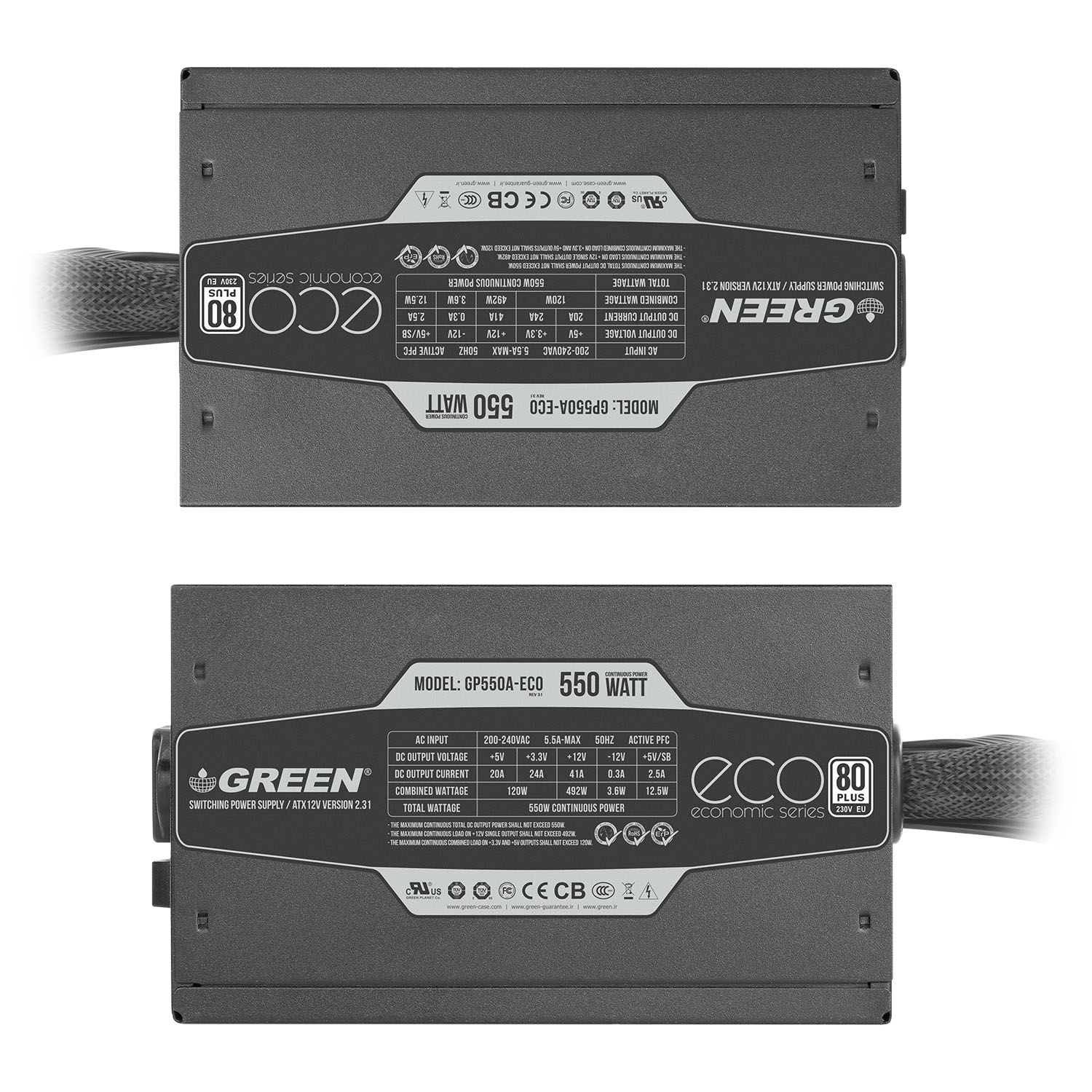

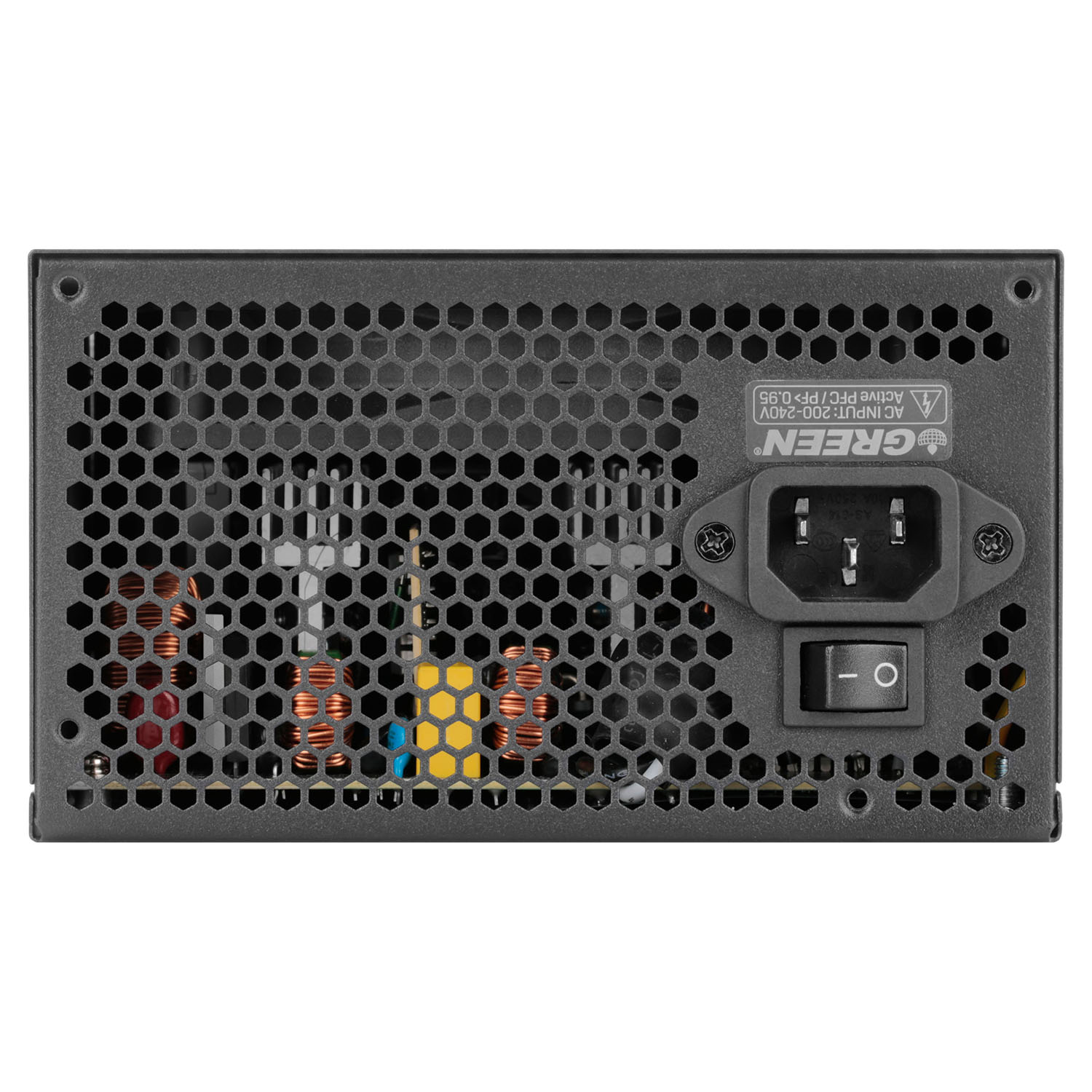

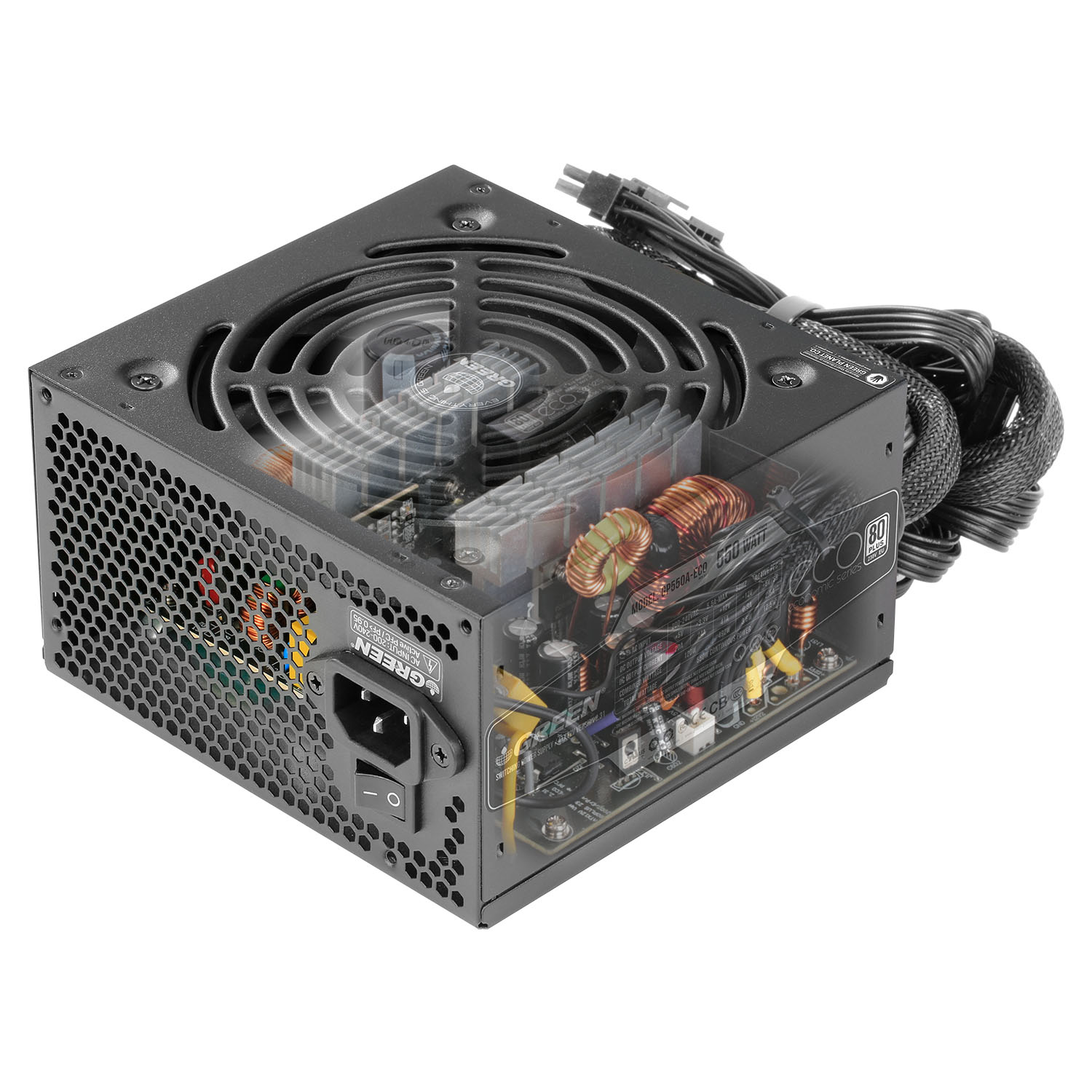

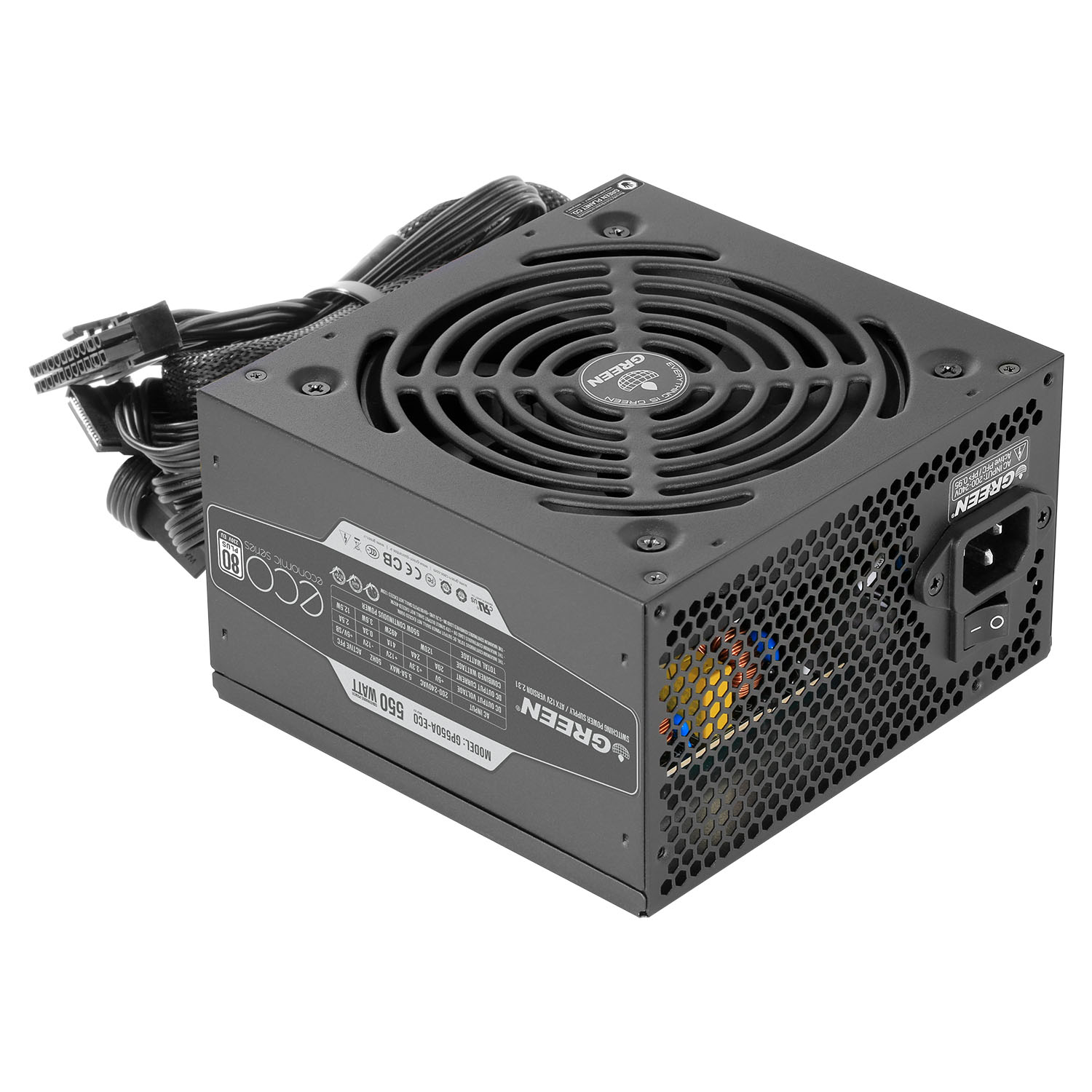

GP550A-ECO Rev3.1 Gallery

Green PSU Karşılaştırma Tablosu
GREEN Güç Kaynakları için Tam Teknik Özellikler karşılaştırması
Size : 2.23MB
GREEN PSU Hesaplama Kılavuzu
Satın Alma Rehberi ve PC donanımının güç tüketimi
Size : 1.69MB
GREEN Ürün kataloğu
Q3-2020 için Tam GREEN Ürün Kataloğu
Size : 52.1MB

Güç Kaynağı Garantisi Nedir Te• Güç kaynağının son kullanma tarihi, cihazın seri numarasının (güç kaynağı ve ürün kutusu üzerinde bulunan) barkod etiketinde belirtilmektedir ve satış sonrası servis desteği için GREEN garanti kriteri yalnızca aynı tarih.

• Barkodda, cihazın seri numarasında veya güç kaynağı garantisinin mühür etiketinde herhangi bir hasar veya değişiklik yapılması geçersiz hale gelecektir.

• Anahtarlamalı güç kaynaklarının kullanımına yönelik sıcaklık aralığı, nem ve temel havalandırma gibi çevresel koşullar, teknik özellikler etiketinde ve kılavuzda listelenmiştir. Belirtilen koşullar dışında elektrikle çalıştırma garantiyi geçersiz kılacaktır.

• Uygunsuz taşıma ve kullanımdan dolayı konektörlerin erimesi, deformasyonu, yanması ve kabloların hasar görmesi, metal kutunun deformasyonu ve solgunlaşması gibi fiziksel hasarlar garantiyi geçersiz kılacaktır.

• Anahtarlamalı güç kaynağı garantisi yalnızca güç üretim işlemlerinden kaynaklanan teknik kusurları, güç kapısının yetkisiz kişiler tarafından açılmasından kaynaklanan teknik kusurları, dahili devrelere yapılan müdahaleleri, güç kaynağı güç çıkışının sarf malzemesi donanımıyla uyumsuzluğunu ve standart dışı yerlere kurulumdan kaynaklanan teknik kusurları ve koşullar vb. garanti hizmetine dahil değildir.

• Çarpma, doğal afetler, yangın, şehir elektrik dalgalanmaları, fiziksel hasarlar, sıvı girişinden kaynaklanan hasarlar garanti kapsamı dışındadır.

• Bilgisayar dışı endüstriyel uygulamalar (LED panoları gibi) ve kripto para birimi çıkarma (madencilik) gibi Power'ın teknik spesifikasyonları dışındaki alışılmamış yazılım ve donanımların hatalı kullanımından kaynaklanan her türlü fiziksel hasar, arıza veya hasar, garantiyi geçersiz kılacaktır.

• Uzmanlarımıza göre, PC bileşenlerinizde genel sistem hasarı olması durumunda, GREEN Garanti YALNIZCA Güç kaynağına yönelik hizmetlerin sağlanmasını içerecektir. Kullanıcı tarafından saklanan diğer donanım bileşenleri ve bilgiler, garanti hizmetlerimiz kapsamında olmayacaktır.

• Tüm modüler ve yarı modüler güç kaynaklarında her modelin kendine özel kabloları bulunmaktadır. Kabloların GREEN uzmanları tarafından onaylanmayan çeşitli örneklerle değiştirilmesi veya başka seri kabloların ve GREEN güç kaynaklarının farklı modellerinin başka bir modelde kullanılması garantiyi geçersiz kılacaktır.

• Cihazın özelliklerinde değişiklik yapılması ve yetkisiz kişilerce açılması garantiyi geçersiz kılacaktır.

• Bilgisayar parçalarının hızla büyümesi ve gelişmesi nedeniyle, cihazın orijinal modelinin bulunmaması durumunda, o anki fiyat farkı dikkate alınarak alternatif modeller sunulmaktadır.

• Arızalı güç kaynağının değiştirilmesi (garanti koşullarına göre), onarımı veya tam teknik test için satış acentelerine veya garanti servis ofisine gönderilmesi alıcının sorumluluğundadır?

1. Lütfen güç kablosunun düzgün şekilde bağlandığından ve güç kaynağının arkasındaki güç düğmesinin açık olduğundan emin olun.

2. Lütfen tüm kabloların doğru ve eksiksiz şekilde bağlandığından ve ayrıca konnektörlerin sisteminize doğru yönde yönlendirildiğinden emin olun.

3. Sistemde kısa devre olmadığından emin olunuz. Bunu yapmak için her seferinde sistem bileşenlerinden birini devreden çıkarın ve tekrar deneyin.

4. Yukarıdakilerden herhangi biri başınıza gelirse, güç kaynağının fişini 2 dakikalığına prizden çekin ve kapatın. Daha sonra güç kaynağını yeniden bağlayın.

5. Eğer Güç yukarıdakilerden herhangi birine uygun olarak sistemi açmazsa, lütfen GREEN satış sonrası servisiyle iletişime geçin.

Bunun için sitenin üst menüsünden “Hesap Makinesi” bölümüne tıklayın. Daha sonra parçalarınızın teknik özelliklerini seçin. Son olarak bu sistem, sisteminizle uyumlu uygun güç kaynağını sunar.

Anahtarlamalı güç kaynaklarının tam testi, özel ekipman ve eğitimli personel gerektirir. Aşağıdaki hileyi kullanarak güç kaynağınızın başlangıçtaki sağlığından emin olabilirsiniz:

- Öncelikle tüm güç konnektörlerini sistemden ve güç kaynağından ayırın. Ardından istediğiniz gücü duvardaki elektrik prizine bağlayın ve gücün arkasındaki güç anahtarını açın. Daha sonra GREEN kabloyu (15 numaralı pin) ve siyah kablolardan birini (16 numaralı pin) bir kablo kullanarak 24 pinli güç konektörüne bağlayın. Güç fanı açılırsa güç kaynağınız görünüşte "Tamam" durumundadır.

- 12V+ gerilim için (sarı teller) maksimum %5 ± Nominal değer: 12,6V+ ila 11,4V+

- Gerilim 5V+ için (kırmızı kablolar) maksimum %5 ± Nominal değer: 5,25V+ ila 4,75V+

- Gerilim 3,3V+ için (turuncu teller) maksimum %5 ± Nominal değer: 3,47V+ ila 3,14V+

- 5VSB+ voltajı için (boya teli) maksimum %5 ± Nominal değer: 5,25V + ila 4,75V+

- Gerilim 12V- için (mavi kablo) maksimum %10 ± Nominal değer: 10,8V- 13,2V-

Evet. Aktif PFC devresi ve GREEN güç kaynaklarının giriş bölümünde sağlanan korumalar sayesinde, bu tip UPS'i tüm GREEN güç kaynağı modellerine bağlama konusunda endişelenmenize gerek yoktur.

Hayır. Farklı modellerin kablolarını diğer modellere bağlamaktan kesinlikle kaçının. Pimlerin düzeni, tellerin çapı ve konektörlerin metal alaşımı, farklı GREEN güç kaynakları ailelerinde benzersizdir. Yalnızca güç kutusunun içindeki kabloları veya GREEN satış sonrası servis birimi tarafından onaylanan kabloları kullanın.

Hayır. Piyasadaki çoğu PCIe yükseltici, PCIe x16 standardından (yaklaşık 75W) daha fazla güç taşır. Ancak ATX standartlarına göre SATA ve molex konektörleri maksimum 54W güç aktarımına sahiptir. Bu da bu konnektörlere 21W'ın daha fazla uygulanması anlamına gelir ve bu da kullanıcı açısından birçok soruna yol açacaktır.

Tüm GREEN güç kaynaklarında bulunan işlemci güç konektörü (E-ATX) 4 + 4 pin tipinde olup, birbirlerine özel bir soket aracılığıyla bağlanır. Bu soketi ayırmak için soketi her iki taraftan çekip çıkarmanız yeterlidir.

Bu boş pin -5V'luk bir voltaja karşılık gelir. ATX12V v2.01 ve üzeri güç kaynaklarında bu voltaj kaldırılmıştır. Sonuç olarak tüm modern ve yeni güç kaynaklarında bu pin bulunmamaktadır.
